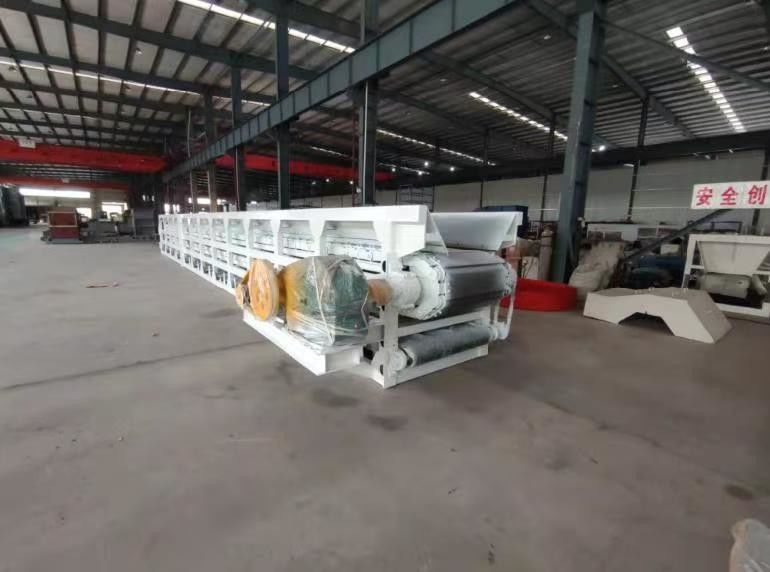

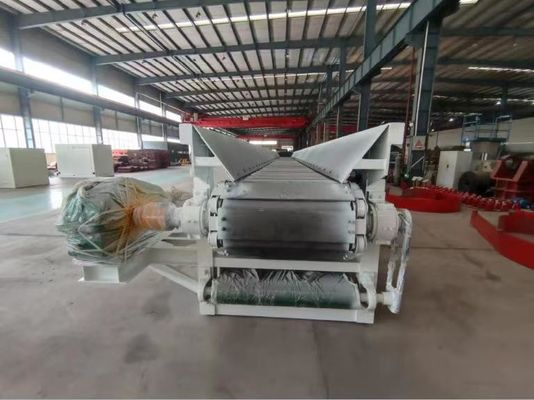

टीसीएनएल मॉडल चेन स्टील प्रकार के बॉक्स फीडर

टीसीएनएल4.5/1000 प्लेट फीडर हमारी कंपनी द्वारा विकसित एक नया उत्पाद है, जो विदेशों में इसी तरह के उत्पादों के उन्नत अनुभव को अवशोषित करने के आधार पर है,और यह चीन में इसी तरह के उत्पादों में अग्रणी स्थान पर है।. मशीन संरचना में उचित है, संचालन में स्थिर है, विफलता दर में कम है, और उपयोग और रखरखाव में आसान है। इस उत्पाद का व्यापक रूप से खनन, निर्माण सामग्री,धातुकर्म और अन्य उद्योगों को समान खिला और बैचिंग प्राप्त करने के लिए, और अन्य अवसरों में भी इस्तेमाल किया जा सकता है जहां समान तेज ब्लॉक सामग्री को समान रूप से खिलाया जाता है।

मी का ईंट का बॉक्स फीडरप्रदर्शन

उत्पादन क्षमता:10-50 मीटर3/h

ड्राइविंग और टेन्शनिंग रड्रिकट के बीच केंद्र दूरी:4500 मिमी

चेन यात्रा ट्रैक केंद्र दूरी:1175 मिमी

वजन:6200 किलो

आयाम:6015*2500*1750 मिमी

शक्तिः 4 किलोवाट

वैकल्पिक

1ट्रांसमिशन दिशा चयनः दाएं ड्राइव/बाएं ड्राइव;

2. कि क्या यह एक मिट्टी की छड़ी से लैस है.

मिट्टी की ईंट के बॉक्स खिला मशीन कामकाज का सिद्धांत और संरचनात्मक विशेषताओं

प्लेट फीडर की शक्ति ट्रांसमिशन डिवाइस के मोटर द्वारा संचालित की जाती है, और रिड्यूसर द्वारा धीमा होने के बाद, शक्ति ड्राइविंग शाफ्ट को प्रेषित की जाती है। उस समय,ड्राइव शाफ्ट पर घुड़सवार दो sprockets ड्राइव शाफ्ट के साथ घूर्णनइसके अतिरिक्त, हेड और टेल रड्रिक्स के साथ जालीदार दो चेन भी ड्राइविंग रड्रिक्स और टेल व्हील के घूर्णन के साथ आगे बढ़ती हैं,और श्रृंखला प्लेट श्रृंखला के साथ तुल्यकालिक रूप से स्थानांतरित करने के लिए श्रृंखला पर स्थापित है.

चेन प्लेट का कार्य सामग्री का पूरा वजन उठाना है। चेन के आंदोलन के साथ, चेन प्लेट सामग्री के परिवहन की प्रक्रिया को भी पूरा करती है।

गेट को हाथ से उठाया और नीचे किया जा सकता है, ताकि डिस्चार्ज की गई सामग्री की मात्रा को नियंत्रित किया जा सके, नीचे स्थित स्क्रैपर चेन प्लेट पर फंसे कच्चे माल को साफ कर सकता है,और कीचड़ छड़ी मोटर द्वारा संचालित किया जाता है और कम करनेवाला द्वारा धीमा कर दिया सामग्री अधिक समान रूप से और सुचारू रूप से चलाने के लिए.

बॉक्स फीडर की संरचनात्मक विशेषताएं

प्लेट फीडर मुख्य रूप से निम्नलिखित घटकों से बना है:

ट्रांसमिशन सिस्टमः इलेक्ट्रिक मोटर, रिड्यूसर, ड्राइविंग शाफ्ट, ड्राइव शाफ्ट, रिंग, चेन प्लेट।

अन्य उपकरण: साइलो गेट, स्क्रैपर, मिट्टी की छड़ी, रैक, साइलो, गार्ड
