ऑटो मिट्टी ईंट उत्पादन लाइन सुरंग ड्रायर कक्ष ISO9001 अनुमोदित

BBT द्वारा टनल भट्टी तकनीकी डिजाइन के साथ नई ऑटो ईंट बनाने की लाइन टनल ड्रायर चैंबर

ईंट सुखाने के लिए पूर्ण स्वचालित मिट्टी ईंट टनल सुखाने प्रणाली

खोखली ईंटों के लिए पूरी तरह से स्वचालित मिट्टी ईंट टनल ड्रायर चैंबर

BBT चीन द्वारा टनल भट्टी तकनीकी डिजाइन के साथ नई ऑटो ईंट बनाने की लाइन टनल ड्रायर चैंबर

पूर्ण स्वचालित मिट्टी ईंट बनाने की परियोजना टनल ड्रायर

सुखाने और फायरिंग प्रणाली

सुखाने और फायरिंग टनल ड्रायर तकनीक के साथ दो बार स्टैकिंग और फायरिंग प्रक्रिया अपनाएगी। सुखाने वाले चैंबर में टनल ड्रायर (83.65x22.625 मीटर) है। ड्रायर की गर्मी पके हुए उत्पादों की उच्च तापमान गर्मी और टनल भट्टी से अवशिष्ट गर्मी से आती है, सिस्टम को बदलकर फीडिंग हवा के तापमान और मात्रा को समायोजित किया जाता है, ताकि हरी ईंटों की सुखाने की गुणवत्ता सुनिश्चित हो सके।

टनल भट्टी को 6.6 मीटर की आंतरिक चौड़ाई के साथ बड़े खंड को अपनाया गया है, इसे एक सपाट छत संरचना के रूप में डिज़ाइन किया गया है। यह भट्टी 1200KJ/Kg विशेषताओं वाले उत्पादों को फायरिंग के लिए उपयुक्त है।

सिस्टम और निर्माण का मिट्टी ईंट सुखाने वाला चैंबर

सुखाने वाले चैंबर में टनल ड्रायर (83.65x22.625 मीटर) है। टनल भट्टी का उच्च तापमान पंखा और निम्न तापमान पंखा अवशिष्ट टनल भट्टी की गर्मी को पुनर्चक्रित और एकत्र करने में सक्षम है और इसे ड्रायर में स्थानांतरित किया जाता है, यह हीटिंग पंखे के माध्यम से ड्रायर में घूमना शुरू करता है, फिर ड्रायर और ईंटों में यांत्रिक गुणों के माध्यम से जाता है। नमी को नमी निकास पंखे द्वारा हटाया जाएगा, ताकि हरी ईंटों की सुखाने की गुणवत्ता सुनिश्चित हो सके। अच्छी तरह से सूखी ईंटों को अनलोडिंग सिस्टम द्वारा सुखाने वाली गाड़ी से उतारा जाएगा और मार्शलिंग ट्रांसफर बेंच पर फिर से ढेर किया जाएगा, फिर अच्छी तरह से सूखी ईंटों को स्टैकिंग मशीन द्वारा भट्टी की गाड़ी पर ढेर किया जाएगा और फेरी कार द्वारा टनल भट्टी में भेजा जाएगा।

सुखाने वाले चैंबर का ताप स्रोत टनल भट्टी से निकलने वाली अपशिष्ट गर्मी है, जिसे बाहरी पाइप सिस्टम के माध्यम से सुखाने वाले चैंबर में आपूर्ति की जाएगी। सुखाने वाले चैंबर में एयरिंग सिस्टम, नमी निकास प्रणाली, संचालन प्रणाली और निगरानी प्रणाली शामिल हैं, निगरानी प्रणाली के अलावा, एयरिंग और निकास प्रणाली धातु के पाइप और संबंधित पंखों से बनी हैं।

सुखाने वाले चैंबर परियोजना के लिए प्रमुख तकनीकी पैरामीटर

1)। कुल लंबाई: 83.65 मीटर

2)। ड्रायर में शामिल गाड़ियाँ: 138 पीसी

3)। आंतरिक चौड़ाई: 22.125 मीटर

4)। आंतरिक ऊंचाई: 5.315 मीटर

5)। प्रति गाड़ी लोडिंग क्षमता: 600 पीसी (150x200x300 खोखली ईंटें)

6)। हवा की आपूर्ति का तापमान: 110～130℃

7)। हवा का निकास तापमान: 28℃

8)। नमी छोड़ने की आर्द्रता: 75 से 90%

9)। सुखाने की उपज: 99%

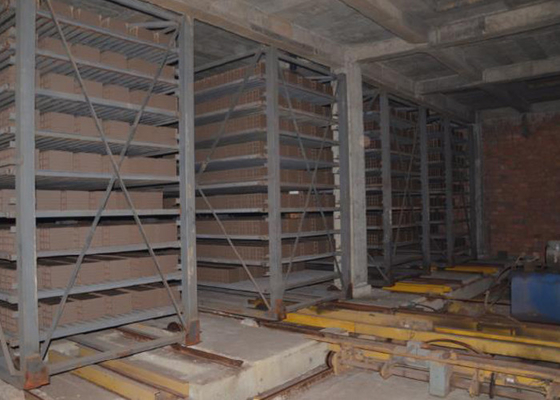

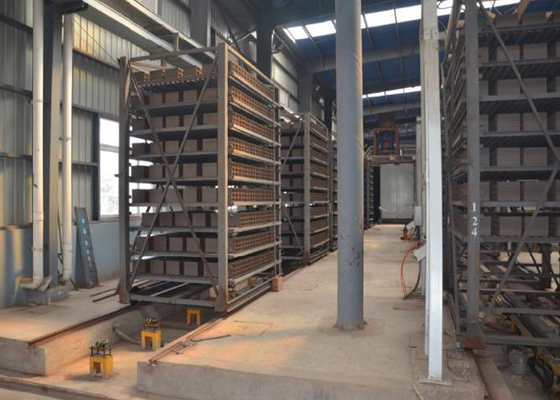

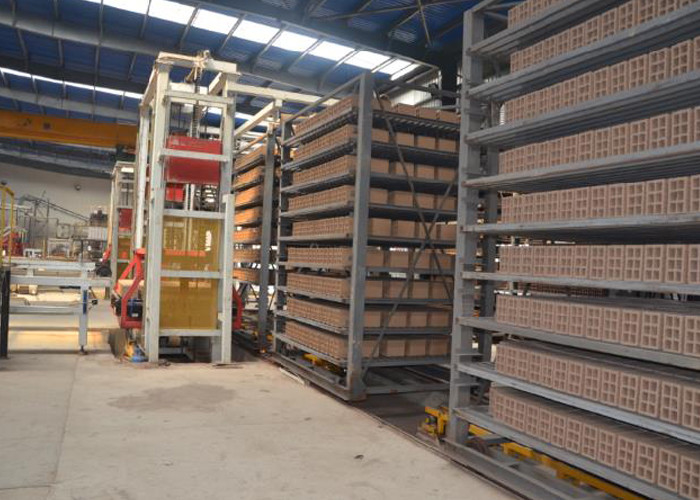

टनल ड्रायर चैंबर
