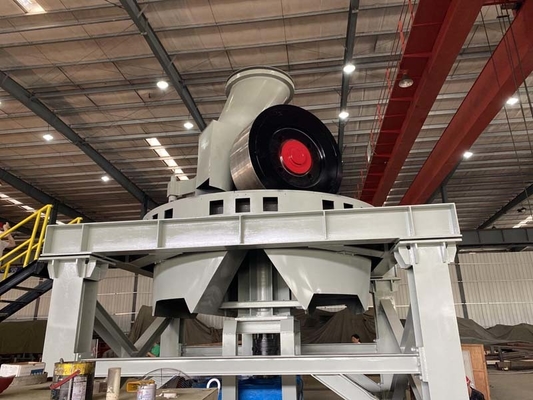

TWPM200 वेट पैन मिल ईंट उत्पादन लाइन में खनिज प्रसंस्करण उपकरण
वेट पैन मिल
इसका उपयोग ईंट उत्पादन लाइन के कच्चे माल की तैयारी अनुभाग में विभिन्न सामग्रियों को पूरी तरह से मिलाने, कुचलने और पीसने के लिए किया जाता है।
रोलर संरचना को अपनाता है कि रोलर हब से अलग हो जाता है, और वेज कुंजी द्वारा संपूर्ण रूप से जुड़ा होता है, जो रोलर के प्रतिस्थापन के लिए सुविधाजनक है;
रोलिंग त्वचा उच्च मैंगनीज क्रोमियम मिश्र धातु इस्पात से बना है, उच्च शक्ति और पहनने के प्रतिरोध के साथ, इसकी मोटाई 150 मिमी तक है, और सेवा जीवन लंबा है;
मुख्य शाफ्ट मिश्र धातु इस्पात फोर्जिंग से बना है और उच्च शक्ति, थकान प्रतिरोध के साथ गर्मी का इलाज किया जाता है, और एक बड़े रेडियल सनकी बल का सामना कर सकता है;
टोक़-सीमित हाइड्रोलिक युग्मन का उपयोग मुख्य इंजन मोटर और रेड्यूसर के इनपुट शाफ्ट के बीच पावर ट्रांसमिशन के लिए किया जाता है, जो प्रभावी रूप से रेड्यूसर और मोटर की रक्षा कर सकता है और पूर्ण भार से शुरू होने पर यांत्रिक भागों पर प्रभाव को रोक सकता है;मुख्य रेड्यूसर एक मजबूर स्नेहन प्रणाली और शीतलन प्रशंसक से सुसज्जित है।
मुख्य भाग
चलनी थाली
चलनी प्लेट के लिए कच्चा माल उच्च मैंगनीज स्टील, मॉड्यूल डिजाइनिंग, एंटी-वियरिंग है और इसे आसानी से नए स्पेयर के साथ हटाया जा सकता है।
चक्की
रोलर एक संरचना को अपनाता है कि रोलर की त्वचा हब से अलग हो जाती है, जो एक पच्चर के आकार की कुंजी द्वारा पूरी तरह से जुड़ी होती है;जरूरत पड़ने पर त्वचा को बदलना सुविधाजनक होता है।
रोलर त्वचा
रोलर त्वचा की मोटाई 150 मिमी है, जो उच्च-मैंगनीज-क्रोमियम मिश्र धातु इस्पात से बना है, जो उच्च शक्ति और पहनने के प्रतिरोध है
बरतन
यह जालीदार संरचना है जो स्टील ऊन द्वारा वेल्डेड होती है, जो मजबूत होती है और भारी प्रभाव संघनन को सहन कर सकती है।

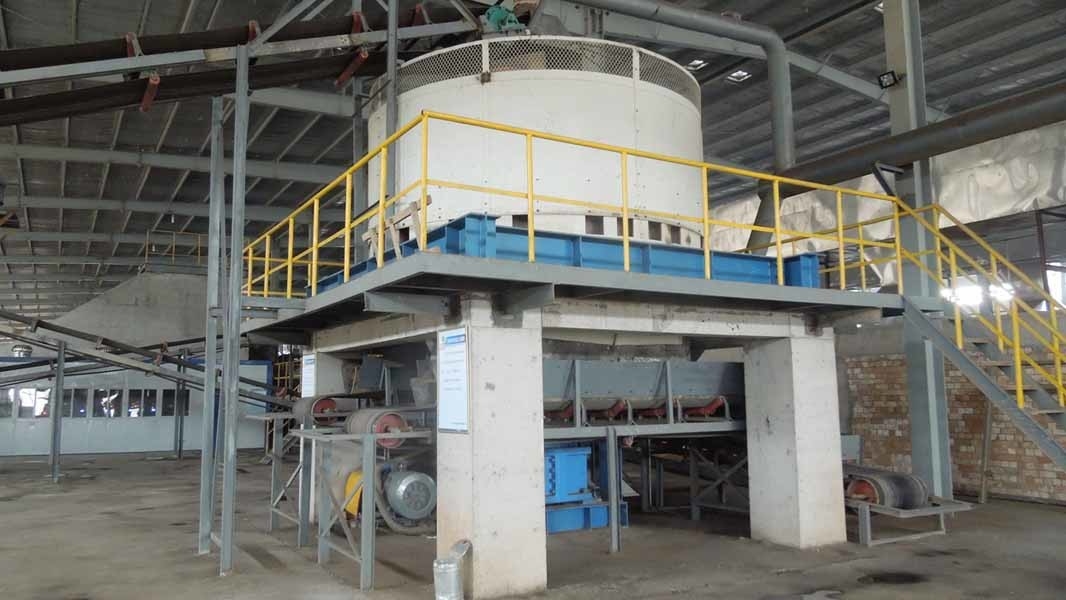

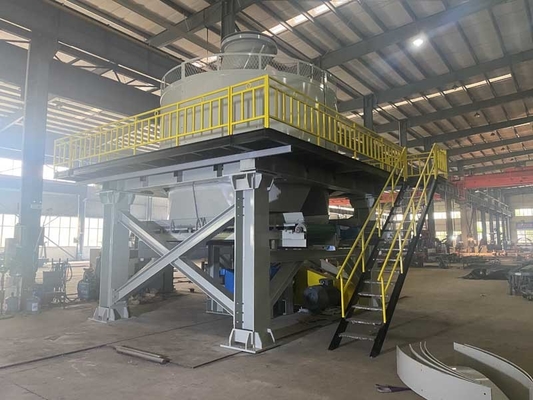

संरचना समर्थन
प्लेटफॉर्म और रेड्यूसर के बीच पॉलीयूरेथेन शॉक-एब्जॉर्बिंग पैड होता है, जिसका उपयोग ऑपरेशन के दौरान उपकरण के प्रभाव बल और कंपन को अवशोषित करने के लिए किया जाता है।
नोट: संरचना समर्थन और रखरखाव मंच वैकल्पिक हैं और
ग्राहक स्थानीय में वेल्ड कर सकते हैं।
मुख्य शाफ्ट
मुख्य शाफ्ट मिश्र धातु इस्पात फोर्जिंग से बना है, और गर्मी का इलाज किया गया है, जिसमें उच्च शक्ति है;
थकान प्रतिरोध और बड़े रेडियल सनकी बलों को सहन कर सकता है।
मोटर और रेड्यूसर
मुख्य इंजन मोटर और रेड्यूसर के इनपुट शाफ्ट के बीच पावर ट्रांसमिशन के लिए एक टोक़-सीमित और हाइड्रोलिक युग्मन का उपयोग किया जाता है, जो पूर्ण भार पर काम करते समय यांत्रिक भागों पर प्रभाव से रेड्यूसर और मोटर को प्रभावी ढंग से बचाता है;मुख्य रेड्यूसर एक मजबूर स्नेहन प्रणाली और शीतलन प्रशंसक से सुसज्जित है।
तकनीकी मापदंड
| नहीं। |
वस्तु |
TWPM185 |
TWPM200 |
| 1 |
रोलर का आकार |
1850*700मिमी व्यास*चौड़ाई |
2000*900mm व्यास*चौड़ाई |
| 2 |
मुख्य शाफ्ट के लिए घूर्णन गति |
≥13 आरपीएम |
≥13 आरपीएम |
| 3 |
शक्ति |
90+2.2+2.2+1.5kw |
142kw |
| 4 |
रोलर्स का प्रभावी व्यास |
1850मिमी |
2000 मिमी |
| 5 |
घूर्णन गति |
≥29rpm |
≥29rpm |
| 6 |
स्क्रीन छेद के लिए व्यास |
अनुकूलित इमारत |
अनुकूलित इमारत |
| 7 |
उत्पादन क्षमता |
40-50 वर्ग मीटर/घंटा |
60-90 वर्ग मीटर/घंटा |
| 8 |
उपकरण का कुल वजन |
65200 किग्रा |
70000 किग्रा |
| 9 |
आयाम |
5300*4600*6500mm |
6700*6500*6700mm |
