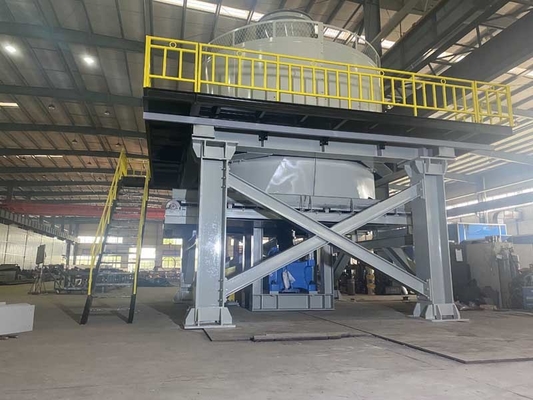

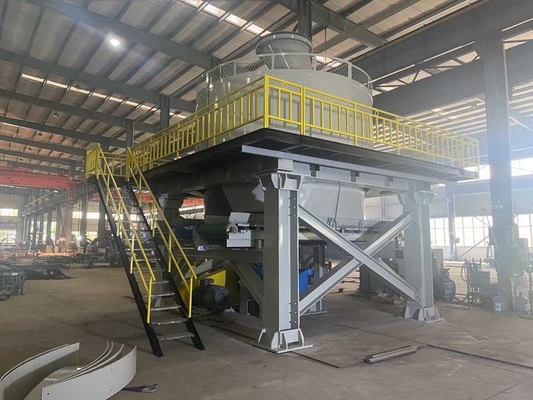

मिट्टी की ईंट उत्पादन लाइन में सामग्री के प्रसंस्करण के लिए गीला पैन मिल
वेट पैन मिल हमारी कंपनी द्वारा विदेशों में समान उत्पादों के उन्नत अनुभव को अवशोषित करने के आधार पर विकसित एक नया उत्पाद है, और यह घरेलू समान उत्पादों में अग्रणी स्थिति में है।यह मशीन संरचना में उचित है, संचालन में स्थिर, विफलता दर में कम और उपयोग और रखरखाव में आसान है। इसका उपयोग मुख्य रूप से कोयला गैंग, फ्लाई एश, शेल के साथ sintered ईंटों की उत्पादन प्रक्रिया में कच्चे माल के प्रसंस्करण के लिए किया जाता है,मुख्य कच्चे माल के रूप में मिट्टी और कीचड़. यह कुचल, पीसने, kneading, मिश्रण और इतने पर के कार्यों है. कच्चे माल पीस और इस मशीन द्वारा संसाधित कर रहे हैं के बाद, यह एक मशीन है, और यह एक मशीन है, और यह एक मशीन है.कच्चे माल के समग्र तकनीकी प्रदर्शन में काफी सुधार किया जा सकता है, और उच्च गुणवत्ता वाले सिंटर किए गए उत्पादों का उत्पादन किया जा सकता है।
प्रमुख भाग
सिव प्लेट
चाट प्लेट के लिए कच्चा माल उच्च मैंगनीज स्टील है, मॉड्यूल डिजाइन, विरोधी पहनने और भी नए स्पेयर के साथ आसानी से हटाया जा सकता है।
मिल
रोलर एक संरचना को अपनाता है कि रोलर त्वचा को नाब से अलग किया जाता है, जो एक कुंजी के रूप में एक पूरे के रूप में जुड़ा हुआ है; जरूरत पड़ने पर त्वचा को बदलने के लिए सुविधाजनक है।
रोलर त्वचा
रोलर त्वचा की मोटाई 150 मिमी है, जो उच्च मैंगनीज-क्रोमियम मिश्र धातु स्टील से बनी है जो उच्च शक्ति और पहनने के प्रतिरोधी है
पैन
यह लोहे के ऊन द्वारा वेल्डेड जाली संरचना है, जो मजबूत है और भारी प्रभाव संपीड़न सहन कर सकता है।
संरचनागत समर्थन
प्लेटफ़ॉर्म और रिड्यूसर के बीच एक पॉलीयूरेथेन शॉक-असॉर्बिंग पैड है, जिसका उपयोग ऑपरेशन के दौरान उपकरण के प्रभाव बल और कंपन को अवशोषित करने के लिए किया जाता है।
नोटः संरचना समर्थन और रखरखाव मंच वैकल्पिक हैं और
ग्राहक स्थानीय में वेल्ड कर सकते हैं।
मुख्य शाफ्ट
मुख्य शाफ्ट मिश्र धातु इस्पात फोर्जिंग से बना है, और गर्मी उपचार किया गया है, जो उच्च शक्ति है;
थकान प्रतिरोध और बड़े रेडियल विलक्षण बलों को सहन कर सकते हैं।
मोटर और रिड्यूसर
मुख्य इंजन मोटर और रेड्यूसर के इनपुट शाफ्ट के बीच पावर ट्रांसमिशन के लिए एक टोक़-सीमित और हाइड्रोलिक युग्मन का प्रयोग किया जाता है,जो पूर्ण भार पर काम करते समय यांत्रिक भागों पर प्रभाव से रेड्यूसर और मोटर की प्रभावी रक्षा करते हैं; मुख्य रेड्यूसर एक मजबूर स्नेहन प्रणाली और शीतलन पंखे से सुसज्जित है।
पैन मिलों की संरचनाएं गीली सामग्री के प्रसंस्करण के लिए आपूर्तिकर्ता और निर्माता
रोलिंग तंत्र का निर्माण सरल है, रखरखाव में आसान है, खिला आकार की आवश्यकताओं के साथ सख्त नहीं है, उपकरण स्वयं वजन, मजबूत समग्र कठोरता, प्रभाव प्रतिरोध,और सुरक्षित और स्थिर उपकरण संचालन.
हाइड्रोलिक युग्मन का उपयोग मोटर और रिड्यूसर के बीच शक्ति संचरण को महसूस करने के लिए किया जाता है, प्रारंभिक प्रभाव छोटा है,और रिड्यूसर अधिभार संरक्षण प्रदान कर सकते हैं और सेवा जीवन को बढ़ा सकते हैं.
निरीक्षण द्वार के खुलने/बंद होने का पता लगाने वाला स्विच मुख्य मोटर स्टार्ट/स्टॉप स्विच से जुड़ा हुआ है ताकि यह सुनिश्चित किया जा सके कि मशीन बंद होने पर रखरखाव कर्मियों को मशीन का रखरखाव करने में सक्षम बनाया जा सके।
तकनीकी मापदंड
| नहीं. |
पद |
TWPM185 |
TWPM200 |
| 1 |
रोलर का आकार |
1850*700 मिमी व्यास*चौड़ाई |
2000*900 मिमी व्यास*चौड़ाई |
| 2 |
मुख्य शाफ्ट के लिए घूर्णन गति |
≥13 आरपीएम |
≥13 आरपीएम |
| 3 |
शक्ति |
90+2.2+2.2+1.5 किलोवाट |
142 किलोवाट |
| 4 |
रोलर्स का प्रभावी व्यास |
1850 मिमी |
2000 मिमी |
| 5 |
घूर्णन गति |
≥29rpm |
≥29rpm |
| 6 |
स्क्रीन छेद के लिए व्यास |
अनुकूलित भवन |
अनुकूलित भवन |
| 7 |
उत्पादन क्षमता |
40-50 m3/h |
60-90 m3/h |
| 8 |
उपकरण का कुल भार |
65200 किलो |
70000 किलो |
| 9 |
आयाम |
5300*4600*6500 मिमी |
6700*6500*6700 मिमी |
