मिट्टी की ईंटों के उत्पादन लाइन में ईंटों के लिए ऑटो सुरंग भट्ठी

मिट्टी की ईंटों के उत्पादन लाइन में ईंटों की आग लगाने की प्रक्रिया के लिए सुरंग भट्ठी

मिट्टी की ईंटों के उत्पादन लाइन में ईंटों की आग लगाने की प्रक्रिया के लिए सुरंग भट्ठी की प्रणालीः

सुरंग kiln flat celling type है।

Tunnel kiln has automatic coal powder adding system, smoke-releasing system, exhausting system under the kiln cart, cooling system under the kiln cart, gas burning system, waste-heat system, टनेल kiln में स्वचालित कोयले का पाउडर जोड़ने की प्रणाली है, धुआं-रिलीज़िंग प्रणाली है,तेजी से ठंडा करने की प्रणाली और बैक प्रेशर सिस्टम (दबाव संतुलन प्रणाली).Baking curve inside of the kiln will be more reasonable through the adjustment of these systems...........

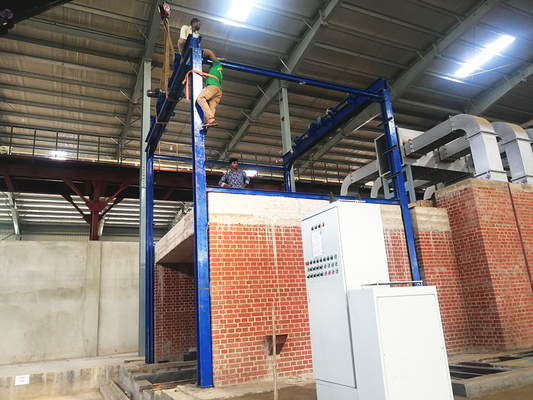

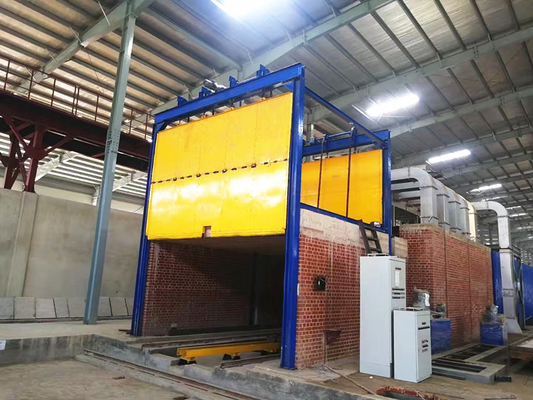

प्रवेश द्वार पर, एक तैयारी कक्ष है, और तैयारी कक्ष और kiln संयुक्त क्षेत्र के बीच एक कट-ऑफ दरवाजा है।इस प्रकार यह प्रभावी ढंग से ठंड हवा में प्रवेश करने से बचने और भट्ठी के बेकिंग प्रणाली सुनिश्चित.

संरचना

सुरंग भट्ठी में मुख्य रूप से निम्नलिखित शामिल हैंः भट्ठी शरीर, भट्ठी परिवहन उपकरण, ईंधन दहन प्रणाली, वेंटिलेशन उपकरण।
ओवन शरीरः सुरंग ओवन प्रणाली का मुख्य भाग, ओवन शरीर पर विभिन्न वायु प्रवेश और आउटलेट हैं।
ओवन में परिवहन उपकरण: ओवन कार और ओवन फर्नीचर।
ईंधन दहन प्रणालीः ईंधन वितरण पाइपलाइन, ईंधन पूर्व ताप, बर्नर आदि सहित। सुरंग भट्ठी का ताप और दहन मुख्य रूप से भारी तेल, हल्के डीजल तेल और प्राकृतिक गैस गैस से होता है,और मूल प्रत्यक्ष-दहन कोयला विधि का बहुत अधिक उपयोग नहीं किया जाता है. तेल बर्नर तेल भंडारण टैंक और बर्नर नोजल से लैस होते हैं। तेल की उच्च लागत के कारण, प्राकृतिक गैस और कोयला गैस का अभी भी अधिक उपयोग किया जाता है।प्राकृतिक गैस प्राकृतिक गैस पाइपलाइनों के माध्यम से भट्ठी में ले जाया जाता है और जेट दहन के लिए एक विशेष प्राकृतिक गैस बर्नर हैगैस दहन के लिए समर्पित गैस पाइपलाइन के अलावा, सुरंग भट्ठी के अधिकांश उपयोगकर्ताओं के पास गैस उत्पादन के लिए अपने स्वयं के गैस जनरेटर हैं। जेट दहन के लिए नोजल।
वेंटिलेशन उपकरण: जिसमें धुआं निकासी प्रणाली, वायु पर्दे के हलचल प्रणाली और शीतलन प्रणाली शामिल है। इसका कार्य भट्ठी में वायु प्रवाह को एक निश्चित दिशा में बहाना है।

कार्य सिद्धांत

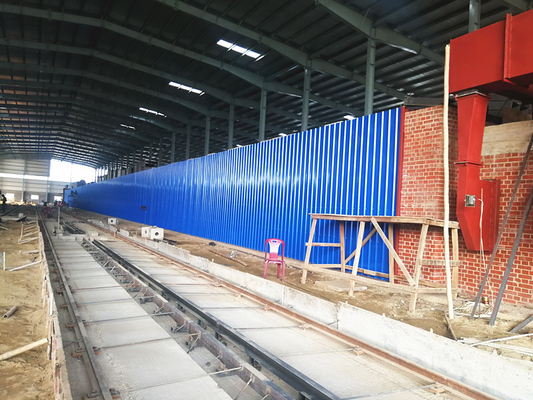

एक सुरंग भट्ठी आम तौर पर एक लंबी रैखिक सुरंग होती है जिसमें दोनों ओर और शीर्ष पर निश्चित दीवारें और वॉल्ट होते हैं, और एक भट्ठी कार नीचे रखी गई पटरियों पर चलती है।दहन उपकरण सुरंग भट्ठी के मध्य के दोनों ओर स्थित है, एक निश्चित उच्च तापमान क्षेत्र - फायरिंग क्षेत्र का गठन करता है।दहन से उत्पन्न उच्च तापमान धुआं गैस सुरंग के साथ भट्ठी के सिर तक सुरंग भट्ठी के सामने के छोर पर चिमनी या प्रेरित ड्राफ्ट प्रशंसक के प्रभाव के तहत बहती हैइसी समय, भट्ठी में प्रवेश करने वाले उत्पादों को धीरे-धीरे पूर्व-गर्म किया जाता है, और यह खंड सुरंग भट्ठी का पूर्व-गर्म क्षेत्र बनाता है।टनेल ओवन के अंतिम भाग में उत्पादों को ठंडा करने के लिए टनेल ओवन के ओवन की पूंछ में ठंडी हवा उड़ाई जाती हैब्लास्ट की गई ठंडी हवा के उत्पादों के माध्यम से बहने और गर्म होने के बाद, इसे बाहर निकाला जाता है और ग्रीन बॉडीज को सूखने के लिए गर्मी स्रोत के रूप में ड्रायर में भेजा जाता है। यह खंड सुरंग का गठन करता है।भट्ठी का शीतलन क्षेत्र.
केरामिक उत्पादों से भरी हुई सॅगगर को ट्रॉली पर रखें और धीरे-धीरे इसे पूर्व ताप क्षेत्र के इनलेट से लगातार अंदर धकेलें (आमतौर पर यांत्रिक रूप से अंदर धकेलें) ।जबकि आग उत्पादों के साथ लोड ट्रॉली धीरे-धीरे ठंडा क्षेत्र के आउटलेट से अंदर धकेल दिया जाता है. बाहर धकेल दिया गया (लगभग 1 घंटे या उससे अधिक, एक कार बाहर धकेल दिया गया) ।

के विनिर्देशमिट्टी की ईंटों के उत्पादन लाइन में ईंटों की आग लगाने की प्रक्रिया के लिए सुरंग भट्ठी:

Construction of Tunnel Kiln for Clay Brick Making Tunnel Kiln with Refractory Bricks Red Clay Bricks Tunnel Kiln: लाल मिट्टी की ईंटों के साथ सुरंग की भट्ठी बनाना

हमारी सेवा

बीबीटी से संपर्क करने के लिए आपका स्वागत है

मशीनों और परियोजनाओं के बाद बीबीटी आपूर्तिः

1. पूरी तरह से स्वचालित मिट्टी की ईंट बनाने वाली मशीनें (बेल्ट कन्वेयर, बॉक्स फीडर, रोलर क्रशर, फाइन मिलर, डबल शाफ्ट मिक्सर, गीला पैन मिल, ईंट कटर, ईंट एक्सट्रूडर, स्पेयर पार्ट्स...)

2. ईंट सुखाने की प्रणाली ((छोटा ईंट सुखाने का कमरा, एकल परत ईंट सुखाने कक्ष, सुरंग सुखाने कक्ष, तेजी से तेजी से सुखाने कक्ष)

3ईंट भट्ठी परियोजना (हॉफमैन भट्ठी, सुरंग भट्ठी)

4स्वचालित ईंट बनाने की प्रणाली (ईंट लगाने/स्टैकिंग मशीन, लाल ईंटों को उतारने वाली मशीन, ईंटों को पैक करने वाली मशीन...)

5भट्ठी जलाने की प्रणाली (कोयला/गैस/तेल दहन प्रणाली, नियंत्रण प्रणाली)

6पूरी ईंट बनाने परियोजना डिजाइन और निर्माण।
