उत्पाद विवरण:
|
| स्थिति: | नया | वैक्यूम पंप: | 2एसके-12 |
|---|---|---|---|
| प्रसंस्करण: | ईंट उत्पादन लाइन | टाइप: | मिट्टी की ईंट बनाने की मशीन |
| स्वचालित: | हां | क्षमता: | 13,000-19000 पीसी / एच 250 * 110 * 75 मिमी） |
| शक्ति: | 250+75kw | वज़न: | 30,000 किग्रा |
| प्रमुखता देना: | कार्यात्मक वैक्यूम एक्सट्रूडर क्ले ईंट,आईएसओ 9 001 वैक्यूम एक्सट्रूडर क्ले ईंट,स्वचालित सतत एक्सट्रूज़न मशीन |
||

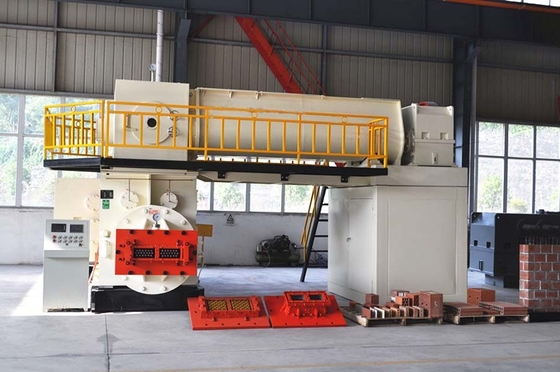

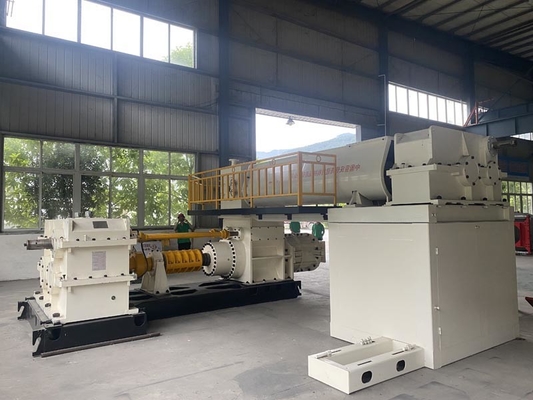

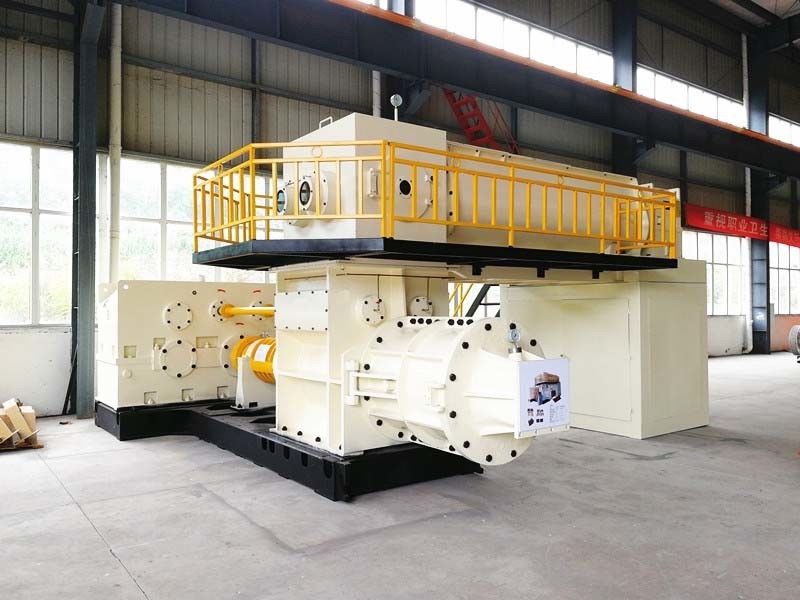

ईंट उत्पादन लाइन में वैक्यूम एक्सट्रूडर क्ले ब्रिक फंक्शनल मशीन
यह मशीन गीली मिट्टी के निरंतर बाहर निकालना के लिए उपयुक्त है, और यह ईंट उत्पादन लाइन के खंड बनाने के लिए महत्वपूर्ण कार्य उपकरण है।
इस उपकरण द्वारा निकाली गई मिट्टी की पट्टी में चिकनी और कॉम्पैक्ट सतह, अच्छी गुणवत्ता, बड़ी एक्सट्रूज़न मात्रा, सुविधाजनक संचालन, स्थिर संचालन और अच्छी विश्वसनीयता है।
यह मशीन ठोस ईंट, खोखली ईंट, झरझरा ईंट, खोखली ईंट और अन्य प्रकार की ईंटों का उत्पादन कर सकती है।
मशीन ऊपरी मिश्रण भाग, वैक्यूम भाग और निचले एक्सट्रूज़न भाग से बना है।
एक्सट्रूडर के शरीर को उच्च गुणवत्ता वाली स्टील प्लेट के साथ वेल्डेड किया जाता है।उम्र बढ़ने के उपचार के बाद, भागों के अंदर अवशिष्ट तनाव समाप्त हो जाता है, और कठोरता और ताकत में सुधार होता है।एक्सट्रूडर संरचना डिजाइन उचित है, शरीर दृढ़, स्थिर, विश्वसनीय, टिकाऊ है।कम ऊर्जा खपत, उच्च उत्पादन क्षमता, सुविधाजनक रखरखाव।
एक्सट्रूडर को एक डिजिटल स्वचालित निगरानी प्रणाली से लैस किया जा सकता है, जो मशीन के निरंतर और स्थिर संचालन की एक मजबूत गारंटी प्रदान करता है।
मुख्य भाग
सर्पिल ब्लेड/रीमर
मानक कार्बन स्टील सामग्री, रीमर की आसान पहनने वाली सतह गैस वेल्डिंग का उपयोग करती है और कोर्ड तार के साथ वायर्ड होती है, वेल्डेड वर्कपीस आकार की सतह सुचारू रूप से, प्रतिरोध छोटा होता है, प्रतिरोध अधिक होता है, 52HRC-56HRC में कठोरता, सेवा जीवन सामान्य से अधिक होता है 4-7 बार रिएमर।लीड (स्क्रू लीड) को "सूक्ष्म दबाव संदेश, उच्च दबाव एक्सट्रूज़न" की विशेषता के साथ वैज्ञानिक रूप से व्यवस्थित किया जाता है, जो एक्सट्रूज़न दबाव को बढ़ा सकता है और कार्य कुशलता में सुधार कर सकता है।लागत को कम करने और उपयोग दर को बढ़ाने के लिए उपयोग के दौरान मरम्मत को दोहराया जा सकता है।
एक्सट्रूज़निंग शाफ्ट
एक्सट्रूज़निंग पार्ट का शाफ्ट फ्लोटिंग शाफ्ट स्ट्रक्चर को अपनाता है और इसमें ऑटोमैटिक सेंटरिंग का कार्य होता है, जिससे शाफ्ट केवल टॉर्क पैदा करता है और रेडियल फोर्स का उत्पादन नहीं करता है, जो रेड्यूसर / शाफ्ट की रक्षा कर सकता है, और झुकने वाले उपकरण के शेक को खत्म या कम कर सकता है। लंबे समय के उपयोग के बाद शाफ्ट, उपकरण ऊर्जा बचत 15-30% बनाने के लिए।थर्मल रिफाइनिंग के बाद शाफ्ट की कठोरता HB220 से अधिक होती है।
दांत मिलाना
उच्च मोल्डिंग कास्टिंग, 55hrc-60hrc में कठोरता, जीवन सामान्य मिश्रण दांत का 6 गुना है।
मिक्सिंग शाफ्ट
ऊपरी रेड्यूसर एक दांतेदार युग्मन द्वारा शाफ्ट से जुड़ा होता है, जो शाफ्ट और कम करने के बीच समाक्षीयता को समाप्त करता है।
तकनीकी मापदंड
| ना। | नमूना | EV50A | ईवी55ए | EV60A |
| 1 |
कोड |
IBS062-0205 |
आईबीएस062-0206 |
आईबीएस062-0202 |
| 2 |
उत्पादन क्षमता |
10,000-13,000 पीसी / एच (250 * 110 * 75 मिमी) |
11,000-15,000 पीसी / एच (250 * 110 * 75 मिमी) |
13,000-19000 पीसी / एच (250 * 110 * 75 मिमी) |
| 3 |
बाहर निकालना दबाव |
≤3.0एमपीए |
≤3.0एमपीए |
≤4.0एमपीए |
| 4 |
वैक्यूम डिग्री |
-0.092 |
-0.092 |
-0.092 |
| 5 |
शाफ्ट निकालने की गति घुमाएं |
25आरपीएम |
24 आरपीएम |
20 आरपीएम |
| 6 |
रीमर का व्यास |
सामग्री परिवहन भाग: 500 मिमी बाहर निकालना हिस्सा: 450 मिमी
|
सामग्री परिवहन भाग: 550 मिमी बाहर निकालना हिस्सा: 500 मिमी |
सामग्री परिवहन भाग: 600 मिमी बाहर निकालना हिस्सा: 600 मिमी |
| 7 |
वैक्यूम पंप |
2एसके-6 |
2एसके-6 |
2एसके-12 |
| 8 |
कम करने |
ऊपरी चरण: मैं=12.64 निचला चरण :i=21.3 |
ऊपरी चरण :i=12.64 निचला चरण :i=21.3 |
ऊपरी चरण :i=20.49 निचला चरण :i=24 |
| 9 |
त्रिभुज बेल्ट |
ऊपरी चरण: 5 वी -4600 * 6 निचला चरण: 5V4800 * 10 |
ऊपरी चरण: 5 वी -4600 * 6 निचला चरण: 5V4800 * 10 |
ऊपरी चरण: 5 वी -4600 * 6 निचला चरण: 5V4800 * 10 |
| 10 |
शक्ति |
160+55kw |
200+55kw |
250+75kw |
| 1 1 |
आयाम |
ऊपरी चरण: 4,400*2,200*1,250mm निचला चरण: 5,600*1,800*2,500mm |
ऊपरी चरण: 4,700*2,200*1,250mm निचला चरण: 4,700*1,800*2,600mm |
7,500*2,900*2,800mm |
| 12 |
वज़न |
17,500 किग्रा |
18,500 किग्रा |
30,000 किग्रा |
