मिट्टी सामग्री के लिए बड़ी क्षमता गीले पैन मिल / सोना पीसने की मशीन

मिट्टी ईंट बनाने लाइन क्रशिंग उपकरण के लिए नई कीमत TWPM गीली पैन मिल मशीन:

सिरेमिक ब्लॉक उत्पादन लाइन सुरंग भट्ठी संयंत्र के लिए बड़ी क्षमता गीले पैन मिल मशीनरी:

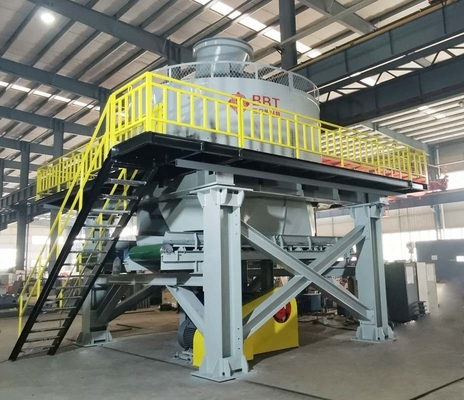

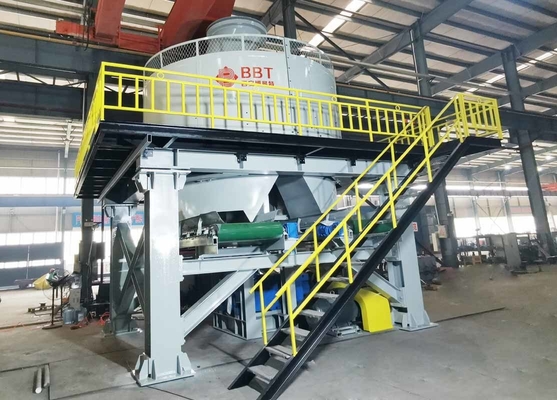

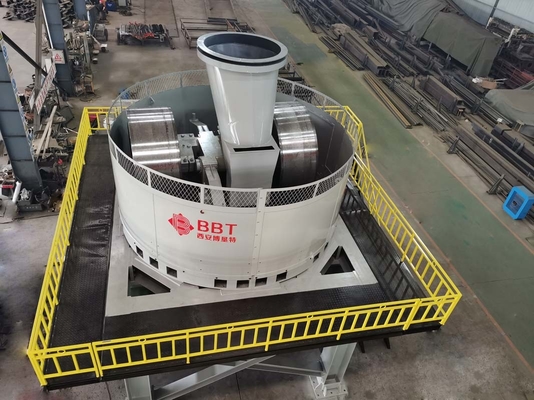

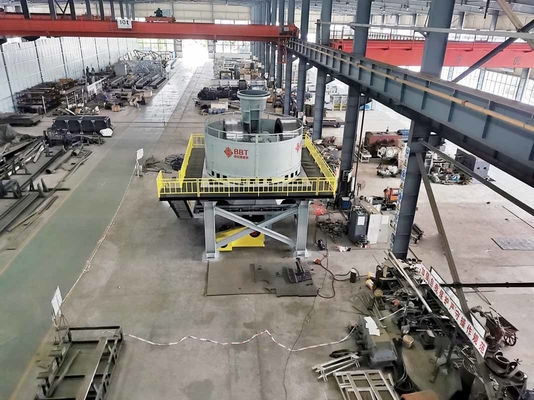

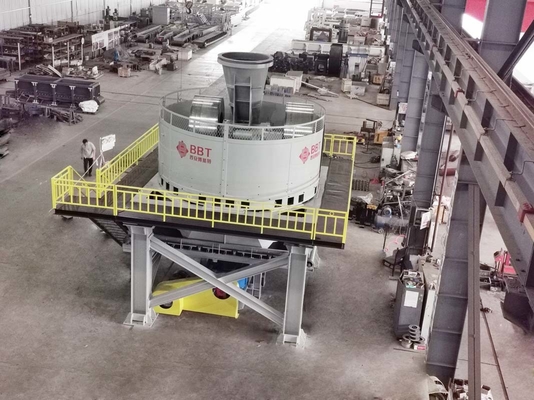

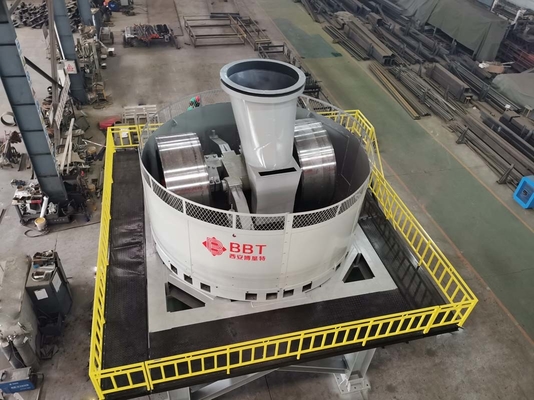

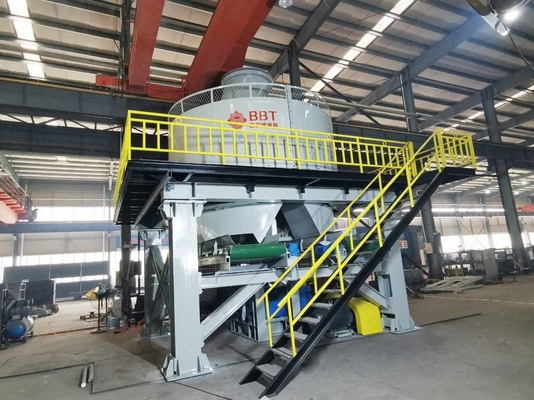

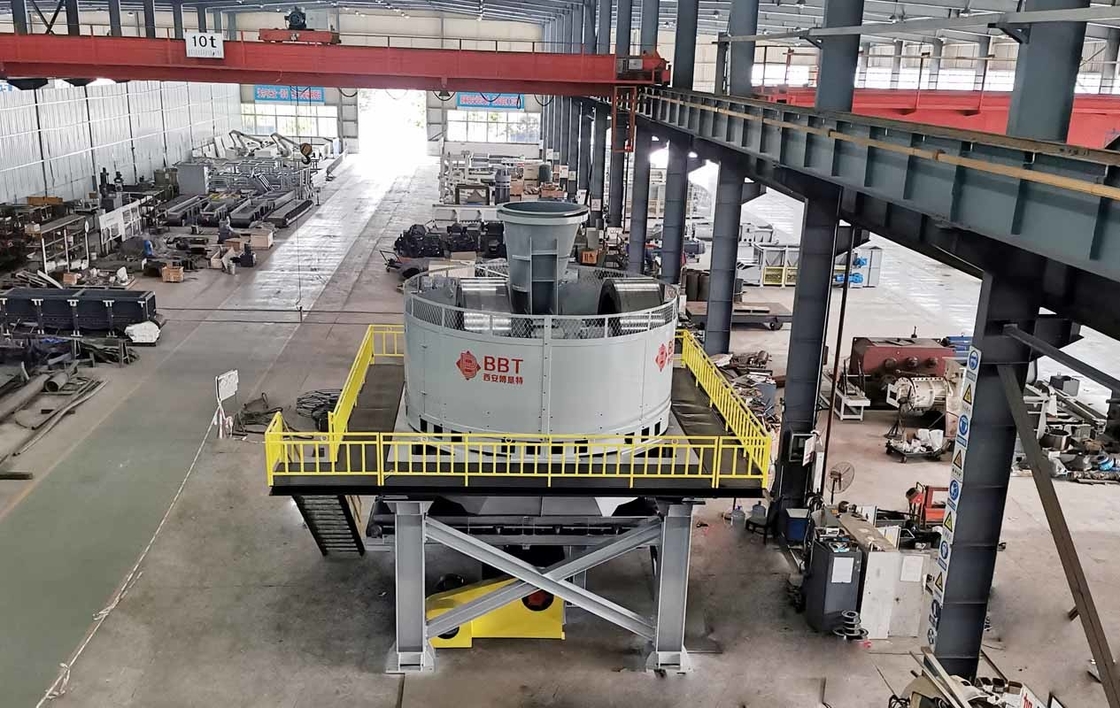

मिट्टी ईंट बनाने लाइन उपकरण TWPM185 गीला पैन मिल:

TWPM-185 वेट पैन मिल हमारी कंपनी द्वारा विदेशों में समान उत्पादों के उन्नत अनुभव को अवशोषित करने के आधार पर विकसित किया गया एक नया उत्पाद है, और यह चीन में समान उत्पादों के बीच एक अग्रणी स्थान रखता है।मशीन संरचना में उचित है, संचालन में स्थिर है, विफलता दर में कम है, और उपयोग करने और बनाए रखने में आसान है।यह मुख्य रूप से मुख्य कच्चे माल के रूप में कोयला गैंग, फ्लाई ऐश, शेल, मिट्टी और कीचड़ के साथ sintered ईंटों की उत्पादन प्रक्रिया में कच्चे माल के उपचार के लिए उपयोग किया जाता है।इसमें कुचलने, पीसने, सानने और मिलाने के कार्य हैं।इस मशीन द्वारा कच्चे माल की मिलिंग और प्रसंस्करण के बाद, कच्चे माल के व्यापक तकनीकी गुणों में काफी सुधार किया जा सकता है, और उच्च गुणवत्ता वाले sintered उत्पादों का उत्पादन किया जा सकता है।

तकनीकी मानकों के गीले पैन मिल:

कार्य सिद्धांत और संरचनात्मक विशेषताओं की गीली पैन मिल:

इलेक्ट्रिक मोटर मोटिव पावर प्रदान करती है, और इलेक्ट्रिक मोटर इलेक्ट्रिक मोटर की नो-लोड और स्थिर शुरुआत का एहसास करने के लिए हाइड्रोलिक कपलिंग को चलाती है।चरखी के माध्यम से शक्ति को रेड्यूसर में प्रेषित किया जाता है, और रेड्यूसर युग्मन के माध्यम से घूमने के लिए मुख्य शाफ्ट को चलाता है।मुख्य शाफ्ट और निलंबन सीट एक विस्तार आस्तीन से जुड़े हुए हैं, और टोक़ संचरण विस्तार आस्तीन, मुख्य शाफ्ट और निलंबन सीट के बीच घर्षण से महसूस किया जाता है।लाभ यह है कि इसे स्थापित करना और अलग करना आसान है, और यह मुख्य शाफ्ट के लिए अधिभार संरक्षण का एहसास कर सकता है और मुख्य शाफ्ट की प्रसंस्करण सतह को नुकसान से बचा सकता है।निलंबन सीट क्रमशः आंतरिक और बाहरी कैंटिलीवर को शक्ति संचारित करती है, और दो रोलर्स को मुख्य शाफ्ट के चारों ओर घूमने के लिए प्रेरित करती है, और रोलर्स एक ही समय में अपने संबंधित रोलर शाफ्ट के चारों ओर घूमते हैं।पिछली प्रक्रिया में पानी के साथ मिश्रित कच्चा माल उपकरण के शीर्ष पर केंद्रीय फीडिंग हॉपर से आंतरिक रोलर के सामने तक गिरता है।आंतरिक रोलर द्वारा कुचलने और कुचलने के बाद, सामग्री को बाहरी रोलर रेसवे पर फ्लोटिंग स्क्रैपर द्वारा स्क्रैप किया जाता है, और बाहरी रोलर से होकर गुजरता है।रोलिंग के बाद, विभिन्न कच्चे माल की क्रशिंग, मिक्सिंग, ग्राइंडिंग और सानना को पूरा करने के लिए कच्चे माल को रोल किया जाता है और छलनी की प्लेट के छेद के माध्यम से बाहर निकाला जाता है।

वेट पैन मिल की यह श्रृंखला मुख्य रूप से मोटर, रेड्यूसर, ट्रांसमिशन शाफ्ट पार्ट, फ्रेम पार्ट, सस्पेंशन सीट पार्ट, आंतरिक और बाहरी ग्राइंडिंग व्हील पार्ट, ग्राइंडिंग डिस्क पार्ट, स्क्रैपिंग पार्ट और डिस्चार्जिंग बेल्ट कन्वेयर और अन्य भागों से बना है।

गीले पैन मिलों की इस श्रृंखला की समग्र संरचना कॉम्पैक्ट है, और हाइड्रोलिक युग्मन का उपयोग मोटर और रेड्यूसर के बीच पावर ट्रांसमिशन का एहसास करने के लिए किया जाता है।लाभ यह है कि शुरुआती प्रभाव छोटा है, और मोटर और रेड्यूसर के अधिभार संरक्षण को इसकी सेवा जीवन को बढ़ाने के लिए महसूस किया जा सकता है।

रोलर पैन मिल के प्रमुख भागों में से एक है, इसलिए रोलर के आंतरिक और बाहरी रोलिंग रिंग उच्च-क्रोमियम कास्ट स्टील से बने होते हैं।चूंकि उच्च क्रोमियम कास्ट स्टील में अच्छा पहनने का प्रतिरोध और उच्च सामग्री उपज थकान शक्ति होती है, इसलिए रोल रिंग के कामकाजी जीवन में सुधार होता है।इसी तरह, पैन मिल की लाइनिंग प्लेट और डिस्चार्ज चलनी प्लेट भी उच्च मैंगनीज मिश्र धातु से बनी होती है।व्हील मिल का मुख्य शाफ्ट शक्ति संचारण के लिए एक महत्वपूर्ण हिस्सा है, इसलिए बेहतर व्यापक यांत्रिक गुणों के साथ मिश्र धातु बुझती और टेम्पर्ड स्टील का चयन करने के अलावा, सख्त गर्मी उपचार प्रक्रिया और गुणवत्ता निरीक्षण किया गया है।इसके अलावा, सभी घटकों के लिए आवश्यक बीयरिंग और तेल सील घरेलू उच्च गुणवत्ता वाले उत्पादों से बने होते हैं, और पूरी मशीन उच्च गुणवत्ता, अच्छे प्रदर्शन और लंबी सेवा जीवन की होती है।

पूरी तरह से स्वचालित मिट्टी ईंट उत्पादन लाइन में गीला पैन मिल
