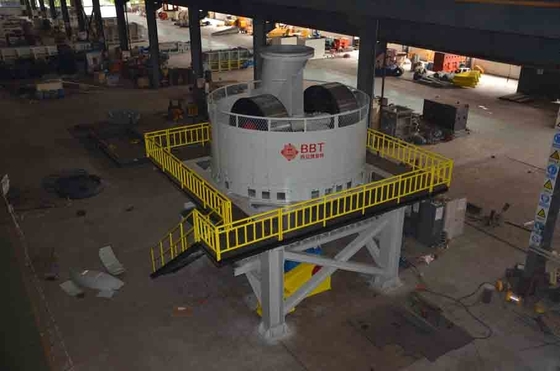

उत्पादन लाइन उत्पादन क्षमता 40-50 एम³ / एच स्वचालित लाल ईंट बनाने की मशीन
व्हील मिल नए उत्पादों के विकास के आधार पर समान उत्पादों के विदेशी उन्नत अनुभव को अवशोषित करने में मेरी कंपनी है, घरेलू समान उत्पादों में अग्रणी है।मशीन में उचित संरचना, स्थिर संचालन, कम गलती दर, संचालन और रखरखाव में सुविधाजनक है।मुख्य रूप से कोयला गैंग, शेल, मिट्टी, कीचड़ और फ्लाई ऐश में कच्चे माल के मुख्य कच्चे माल के रूप में sintered ईंट उत्पादन की प्रक्रिया में उपयोग किया जाता है।क्रशिंग, ग्राइंडिंग, सानना, मिक्सिंग आदि के साथ। कच्चे माल को मशीन द्वारा जमीन पर उतारने के बाद, कच्चे माल के व्यापक तकनीकी प्रदर्शन में काफी सुधार किया जा सकता है, और उच्च गुणवत्ता वाले sintered उत्पादों का उत्पादन किया जा सकता है।
मोटर ड्राइविंग बल प्रदान करता है और बिना लोड के मोटर की स्थिर शुरुआत का एहसास करने के लिए हाइड्रोलिक कपलिंग को चलाता है।एक चरखी के माध्यम से शक्ति को रेड्यूसर में प्रेषित किया जाता है, और रेड्यूसर एक युग्मन के माध्यम से धुरी को चलाता है।स्पिंडल और सस्पेंशन सीट एक्सपेंशन स्लीव से जुड़े हुए हैं, और टॉर्क ट्रांसफर एक्सपेंशन स्लीव, स्पिंडल और सस्पेंशन सीट के बीच घर्षण से महसूस होता है।लाभ स्थापित करना और जुदा करना आसान है, स्पिंडल के अधिभार संरक्षण का एहसास कर सकता है, स्पिंडल मशीनिंग सतह को नुकसान से बचा सकता है।निलंबन सीट क्रमशः आंतरिक और बाहरी ब्रैकट को शक्ति संचारित करती है, और दो रोलर्स को मुख्य शाफ्ट के चारों ओर घूमने के लिए प्रेरित करती है, और रोलर्स एक ही समय में अपने संबंधित रोलर्स के चारों ओर घूमते हैं।पूर्व प्रक्रिया में पानी के साथ मिश्रित सामग्री उपकरण के शीर्ष पर केंद्रीय हॉपर से आंतरिक रोलर के सामने तक गिरती है।आंतरिक रोलर द्वारा सामग्री को लुढ़काने और कुचलने के बाद, इसे फ्लोटिंग खुरचनी द्वारा बाहरी रोलर रेसवे पर स्क्रैप किया जाता है और बाहरी रोलर से होकर गुजरता है।कच्चे माल के लुढ़कने के बाद, विभिन्न कच्चे माल की पेराई, मिश्रण, पीस और सानना को पूरा करने के लिए छलनी की प्लेट के छेद के माध्यम से पीस और एक्सट्रूज़न किया जाता है।
मुख्य भाग
चलनी थाली
चलनी प्लेट के लिए कच्चा माल उच्च मैंगनीज स्टील, मॉड्यूल डिजाइनिंग, एंटी-वियरिंग है और इसे आसानी से नए स्पेयर के साथ हटाया जा सकता है।
चक्की
रोलर एक संरचना को अपनाता है कि रोलर की त्वचा हब से अलग हो जाती है, जो एक पच्चर के आकार की कुंजी द्वारा पूरी तरह से जुड़ी होती है;जरूरत पड़ने पर त्वचा को बदलना सुविधाजनक होता है।
रोलर त्वचा
रोलर त्वचा की मोटाई 150 मिमी है, जो उच्च-मैंगनीज-क्रोमियम मिश्र धातु इस्पात से बना है, जो उच्च शक्ति और पहनने के प्रतिरोध है
बरतन
यह जालीदार संरचना है जो स्टील ऊन द्वारा वेल्डेड होती है, जो मजबूत होती है और भारी प्रभाव संघनन को सहन कर सकती है।

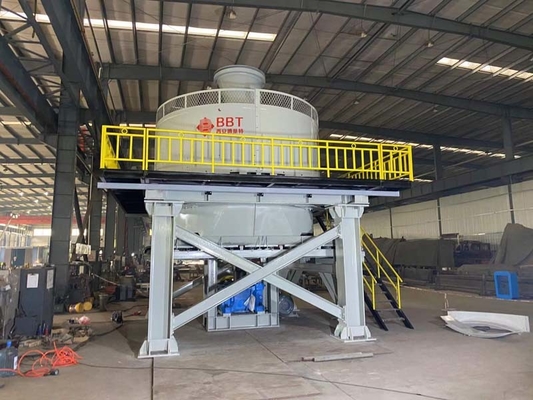

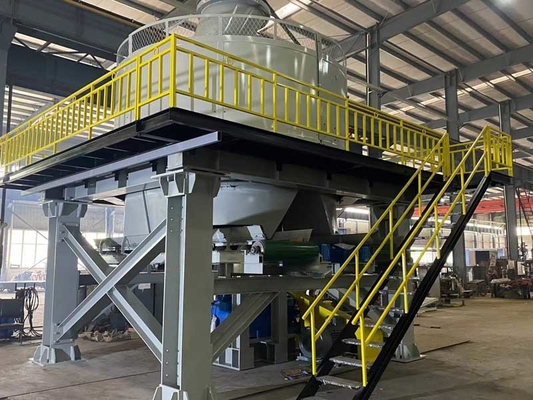

संरचना समर्थन
प्लेटफॉर्म और रेड्यूसर के बीच पॉलीयूरेथेन शॉक-एब्जॉर्बिंग पैड होता है, जिसका उपयोग ऑपरेशन के दौरान उपकरण के प्रभाव बल और कंपन को अवशोषित करने के लिए किया जाता है।
नोट: संरचना समर्थन और रखरखाव मंच वैकल्पिक हैं और
ग्राहक स्थानीय में वेल्ड कर सकते हैं।
मुख्य शाफ्ट
मुख्य शाफ्ट मिश्र धातु इस्पात फोर्जिंग से बना है, और गर्मी का इलाज किया गया है, जिसमें उच्च शक्ति है;
थकान प्रतिरोध और बड़े रेडियल सनकी बलों को सहन कर सकता है।
मोटर और रेड्यूसर
मुख्य इंजन मोटर और रेड्यूसर के इनपुट शाफ्ट के बीच पावर ट्रांसमिशन के लिए एक टोक़-सीमित और हाइड्रोलिक युग्मन का उपयोग किया जाता है, जो पूर्ण भार पर काम करते समय यांत्रिक भागों पर प्रभाव से रेड्यूसर और मोटर को प्रभावी ढंग से बचाता है;मुख्य रेड्यूसर एक मजबूर स्नेहन प्रणाली और शीतलन प्रशंसक से सुसज्जित है।
पैन मिल्स आपूर्तिकर्ता की संरचनाएं और गीली सामग्री प्रसंस्करण पीसने के लिए विनिर्माण
रोलिंग तंत्र का निर्माण करना आसान है, बनाए रखना आसान है, खिला आकार की आवश्यकताओं, उपकरण स्व-वजन, मजबूत समग्र कठोरता, प्रभाव प्रतिरोध और सुरक्षित और स्थिर उपकरण संचालन के साथ सख्त नहीं है।
हाइड्रोलिक युग्मन का उपयोग मोटर और रेड्यूसर के बीच पावर ट्रांसमिशन का एहसास करने के लिए किया जाता है, प्रारंभिक प्रभाव छोटा होता है, और रेड्यूसर अधिभार संरक्षण प्रदान कर सकता है और सेवा जीवन को बढ़ा सकता है।
निरीक्षण दरवाजा खुला / बंद पता लगाने स्विच मुख्य मोटर स्टार्ट / स्टॉप स्विच के साथ इंटरलॉक किया जाता है ताकि यह सुनिश्चित हो सके कि मशीन के बंद होने पर रखरखाव कर्मी मशीन को बनाए रख सकें।
तकनीकी मापदंड
| नहीं। |
वस्तु |
TWPM185 |
TWPM200 |
| 1 |
रोलर का आकार |
1850*700मिमी व्यास*चौड़ाई |
2000*900mm व्यास*चौड़ाई |
| 2 |
मुख्य शाफ्ट के लिए घूर्णन गति |
≥13 आरपीएम |
≥13 आरपीएम |
| 3 |
शक्ति |
90+2.2+2.2+1.5kw |
142kw |
| 4 |
रोलर्स का प्रभावी व्यास |
1850मिमी |
2000 मिमी |
| 5 |
घूर्णन गति |
≥29rpm |
≥29rpm |
| 6 |
स्क्रीन छेद के लिए व्यास |
अनुकूलित इमारत |
अनुकूलित इमारत |
| 7 |
उत्पादन क्षमता |
40-50 वर्ग मीटर/घंटा |
60-90 वर्ग मीटर/घंटा |
| 8 |
उपकरण का कुल वजन |
65200 किग्रा |
70000 किग्रा |
| 9 |
आयाम |
5300*4600*6500mm |
6700*6500*6700mm |
