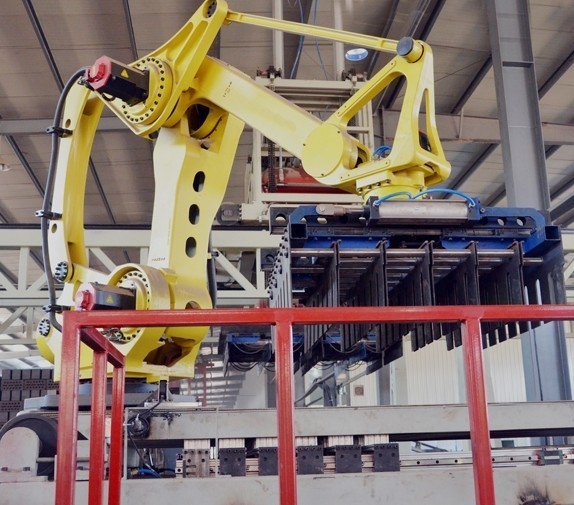

स्वचालित ब्लैंक स्टैकिंग मशीन का उपयोग मुख्य रूप से ताना-बुनाई घटकों द्वारा सिलने वाले ईंट ब्लैंक्स को भट्टी कार पर ब्लैंक कन्वेयर मशीन पर स्टैक करने के लिए किया जाता है। ब्लैंक प्रारूप को उपयोगकर्ता की आवश्यकताओं के अनुसार निर्धारित किया जा सकता है। कार्य प्रक्रिया को PLC द्वारा स्वचालित रूप से नियंत्रित किया जाता है। यार्ड मशीन में एक पूर्ण यांत्रिक संरचना और विद्युत नियंत्रण प्रणाली है जो यार्ड की स्थिरता और विश्वसनीयता सुनिश्चित करती है।
स्वचालित स्टैकिंग मशीन की विशेषताएं:
1. संरचना उचित है और उच्च विश्वसनीयता और सुविधाजनक रखरखाव है।
2. क्षैतिज ट्रांसमिशन रैखिक गाइड रेल जोड़ी के साथ सिंक्रोनस टूथेड बेल्ट ट्रांसमिशन को अपनाता है, स्थिर संचालन और उच्च स्थिति सटीकता के साथ।
3. उठाने की प्रणाली हाइड्रोलिक ट्रांसमिशन सिस्टम, सेंसर नियंत्रण, स्थिर उठाने की क्रिया और ईंट स्टैक परत और परत स्टैकिंग की उच्च स्थिति सटीकता को अपनाती है।
4. पैलेटाइजिंग ग्रिपर रैखिक गाइड रेल की एक जोड़ी को अपनाता है, जो एक अनुकूलित सिलेंडर के साथ मेल खाता है, और ईंट गिरने के बिना उच्च पकड़ और स्थिति सटीकता है।
5. केंद्रीकृत नियंत्रण, पीएलसी प्रोग्रामिंग और टच स्क्रीन नियंत्रण एकत्र करें, सरल और सुविधाजनक संचालन, विभिन्न ऑपरेटिंग सिस्टम को समायोजित करना आसान है।
तकनीकी पैरामीटर
| नहीं। | आइटम | पैरामीटर | |
| 1 | एक्शन फॉर्म | ऊर्ध्वाधर कई संयुक्त | |
| 2 | स्वतंत्रता की डिग्री | 4 | |
| 3 | भार | 500 किग्रा | |
| 4 | बार-बार स्थिति सटीकता | ±0.5 मिमी | |
| 5 | एक्ट्यूएशन रेंज | एस अक्ष (घूर्णन) | +180° ~ -180° |
| एल अक्ष (लोअर आर्म) | +90° ~ -45° | ||
|
यू अक्ष (अपर आर्म) ) |
+15.5° ~ -120° | ||
| टी अक्ष (कलाई रोटेशन) | +360° ~ -360° | ||
| 6 | अधिकतम गति | एस अक्ष | 1.48 रेड/एस (85°/एस) |
| एल अक्ष | 1.48 रेड/एस (85°/एस) | ||
| यू अक्ष | 1.48 रेड/एस (85°/एस) | ||
| टी अक्ष | 3.4 रेड/एस (195°/एस) | ||
| 7 | टी-अक्ष जड़त्वीय टोक़ की अनुमति देता है | 200 किग्रा·㎡ | |
| 8 | रोबोट का वजन | 2300 किग्रा | |
| 9 | स्थापना पर्यावरण |
तापमान
|
0~45 ℃ |
| 10 | एक पारंपरिक मॉडल वजन | नमी | 20-80% आरएच (गैर-संघनित) |
| कंपन त्वरण | 4.9m/s2 (0.5G) | ||
| अन्य | कोई ज्वलनशील या संक्षारक गैस या तरल नहीं | ||
|
पानी, तेल, धूल का छिड़काव न करें पानी, तेल, धूल का छिड़काव न करें
पानी, तेल, धूल का छिड़काव न करें
|
|||
| पास में कोई विद्युत शोर स्रोत नहीं | |||
| 11 | पावर क्षमता |
9.5kVa |
|
