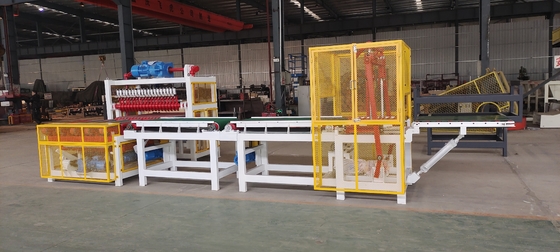

उत्कृष्ट गुणवत्ता के साथ पूर्ण स्वचालित लाल मिट्टी की ईंट काटने कटर मशीन

उत्कृष्ट गुणवत्ता के साथ पूर्ण स्वचालित लाल मिट्टी की ईंट काटने की कटर मशीन

2024 में पूरी तरह से स्वचालित मिट्टी लाल ठोस / खोखले ब्लॉक कटर मशीनरी नए कटिंग मशीन

पूर्ण ऑटो मिट्टी ईंट कटर मशीन

ईंट कॉलम कटर

यह मशीन एक्सट्रूडर से एडोब स्ट्रिप को एडोब सेक्शन में एडोब पीस कटिंग मशीन की लंबाई की आवश्यकता के अनुसार काटने के लिए उपयोग की जाती है, और उन्हें पीस कटिंग मशीन में फीड करें, उत्पादन तकनीक की विभिन्न आवश्यकता को पूरा करने के लिए, हमारी कंपनी दो प्रकार के विभिन्न उत्पाद बनाती है: ऊर्ध्वाधर सेक्शन कटर, परिपत्र कटर। मशीन कटिंग स्ट्रिप की लंबाई को समायोजित कर सकती है और एडोब स्ट्रिप को स्वचालित रूप से काट सकती है। ऊर्ध्वाधर कटर में ऊर्ध्वाधर कटिंग, छोटे स्टब और उच्च दक्षता जैसी विशेषता है।

उत्कृष्ट गुणवत्ता के साथ पूर्ण स्वचालित लाल मिट्टी की ईंट काटने की कटर मशीन

मिट्टी की ईंट कटर

यह मशीन एक्सट्रूडर से एडोब स्ट्रिप को एडोब सेक्शन में एडोब पीस कटिंग मशीन की लंबाई की आवश्यकता के अनुसार काटने के लिए उपयोग की जाती है, और उन्हें पीस कटिंग मशीन में फीड करें, उत्पादन तकनीक की विभिन्न आवश्यकता को पूरा करने के लिए, हमारी कंपनी दो प्रकार के विभिन्न उत्पाद बनाती है: ऊर्ध्वाधर सेक्शन कटर, परिपत्र कटर। मशीन कटिंग स्ट्रिप की लंबाई को समायोजित कर सकती है और एडोब स्ट्रिप को स्वचालित रूप से काट सकती है। ऊर्ध्वाधर कटर में ऊर्ध्वाधर कटिंग, छोटे स्टब और उच्च दक्षता जैसी विशेषता है।

संरचना और कार्य सिद्धांत

साधारण कटिंग सिस्टम में मुख्य रूप से वायवीय कॉलम कटर और शामिल हैंलाइट ईंट कटर.

वायवीय कॉलम कटर में मुख्य रूप से बेस फ्रेम असेंबली, मोटर असेंबली, आर्म असेंबली, सिलेंडर असेंबली, पोर्टल फ्रेम असेंबली, गाइड-बार असेंबली और बफर शामिल हैं। मशीन का उपयोग मिट्टी के कॉलम को काटने और ईंट के कॉलम को ईंट कटर तक जल्दी से पहुंचाने के लिए किया जाता है।

लाइट ईंट कटर में मुख्य रूप से बेस फ्रेम वेल्डिंग असेंबली, ड्राइविंग रोलर पार्ट्स (इलेक्ट्रिक मोटर, रिड्यूसर, स्लाइड रोलर आदि), श्रेडिंग पार्ट्स (इनर/आउटर), पावर यूनिट (इलेक्ट्रिक मोटर, रिड्यूसर, मैंटिस आर्म्स, कनेक्टिंग रॉड, गाइड-बार, पुशिंग हेड आदि), ब्रेकिंग पार्ट्स, गार्डरेल वेल्डिंग आदि शामिल हैं।

कार्य सिद्धांत

ईंट के कॉलम काटना:

यह साधारण वायवीय ईंट कॉलम कटर द्वारा प्राप्त किया जाता है। जब एक्सट्रूड मिट्टी के कॉलम को पोर्टल फ्रेम में धकेला जाता है और प्रतिरोध रोलर से संपर्क करता है, तो इसे प्रतिरोध रोलर द्वारा रोक दिया जाता है। इस बीच, मिट्टी का कॉलम चरखी (मिट्टी का कॉलम और चरखी सिंक्रनाइज़ेशन) को आगे बढ़ने के लिए धकेलता है ताकि इंडक्टिव स्विच प्रतिक्रिया करे, नियंत्रण कार्यक्रम कटिंग सिलेंडर शुरू करने का आदेश देता है, सिलेंडर की पिस्टन रॉड पुश-आउट और अंग में स्टील वायर को मिट्टी को काटने के लिए चलाती है। मिट्टी काटने के पूरा होने के बाद, चरखी लगातार आगे बढ़ती है, पोर्टल फ्रेम में रोलर प्लांट रेज़िस्टर को मशीन बॉडी के दोनों तरफ स्थापित ब्लॉक द्वारा मजबूर किया जाता है, पोर्टल फ्रेम स्वचालित रूप से खुल जाता है, मिट्टी के कॉलम को तेज रोलर के बेल्ट कन्वेयर द्वारा भेजा जाता है। इस बीच, चरखी को दोहराए जाने वाले कशेरुका द्वारा मूल स्थान पर वापस लाया जा रहा है और अगले कटिंग का इंतजार कर रहा है।

ईंट काटना:

यह ईंट कटर द्वारा प्राप्त किया जाता है। ईंट कटर द्वारा भेजे गए मिट्टी का कॉलम टेबल-बोर्ड रोलर के माध्यम से मिट्टी के कॉलम लोकेटिंग गार्ड प्लेट पर पहुंचेगा, ऑप्टोइलेक्ट्रॉनिक स्विच मिट्टी के कॉलम का पता लगाने के बाद, नियंत्रण कार्यक्रम के माध्यम से अलगाव सिलेंडर शुरू करने के लिए, और अलग नेता को बाहर निकालें, और संयुक्त आर्म को कनेक्ट करें, इलेक्ट्रोमोटर की शक्ति को रिड्यूसर और स्पिंडल बॉक्स द्वारा कम किया जाता है, क्रैंक रॉकर पुशर को पारस्परिक रेखीय गति बनाने के लिए लाएगा, जबकि पुशर आगे बढ़ता है, मिट्टी के कॉलम को स्टील वायर में धकेला जाएगा ईंट काटने को प्राप्त करने के लिए, जबकि पुशर पीछे हटता है, अलग-नेता वापसी-तनाव द्वारा घर की स्थिति में वापस आ जाएगा, और फिर संयुक्त आर्म को अलग करने के लिए, बिजली (घूर्णन गति) काट दें, पुशर उचित ब्रेकिंग के माध्यम से और अंत-स्टॉप पॉइंट के पास स्थिति पर वापस आ जाएगा (अगले कटिंग के लिए स्थिति) विरासत के माध्यम से, और फिर अगले कटिंग का इंतजार कर रहा है।
