ठोस और खोखले ब्लॉकों के लिए अत्यधिक पूरी तरह से स्वचालित फ्लैट कन्वेयर बेल्ट क्ले ईंट कटर

ठोस ईंट कटर उपकरण के साथ मिट्टी के खोखले ब्लॉक काटने की मशीन प्रणाली

संरचना, रूपरेखा चित्र और कार्य सिद्धांत

(1) हरी ईंट काटने की मशीन (जिसे आगे काटने की मशीन कहा जाता है) मुख्य रूप से तीन भागों से बनी होती है: क्रैंक-कनेक्टिंग रॉड वर्टिकल कटिंग डिवाइस, फ्लैट कन्वेयर बेल्ट और स्टील वायर क्लीनिंग डिवाइस।

क्रैंक-कनेक्टिंग रॉड वर्टिकल कटिंग डिवाइस मुख्य रूप से गियर मोटर, क्रैंक, कनेक्टिंग रॉड, स्टील वायर लिफ्टिंग डिवाइस और स्टील वायर टेंशन डिवाइस से बना है।

फ्लैट कन्वेयर बेल्ट मुख्य रूप से गियर मोटर, फ्रेम, फ्लैट बेल्ट और टेंशन डिवाइस से बना है। कीचड़ की पट्टी प्राप्त करने और फोटोइलेक्ट्रिक पोजिशनिंग से गुजरने के बाद, क्रैंक-कनेक्टिंग रॉड तंत्र कीचड़ की पट्टियों को आवश्यक विनिर्देश के साथ हरी ईंटों में लंबवत रूप से काटता है।

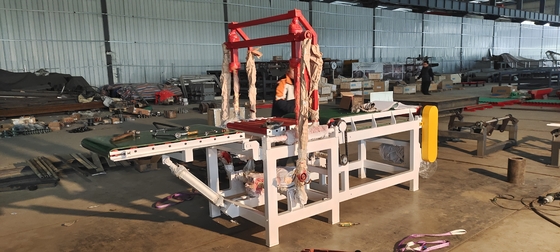

(2) काटने की मशीन का रूपरेखा चित्र (संलग्न चित्र में देखें)

(3) कार्य सिद्धांत

मशीन के अंदर फ्लैट कन्वेयर बेल्ट कीचड़ की पट्टियों को निर्दिष्ट स्थिति तक पहुँचाने के बाद, कन्वेयर बेल्ट चलना बंद कर देता है। कीचड़ की पट्टियों के स्थान पर होने का संकेत मिलने के बाद, क्रैंक-कनेक्टिंग रॉड तंत्र कीचड़ की पट्टियों को आवश्यक विनिर्देश के साथ हरी ईंट में लंबवत रूप से काटता है। हरी ईंटों को फिर समूहीकरण और लोडिंग के लिए प्रोग्रामिंग बेंच में स्थानांतरित किया जाता है, और फिर तंत्र को रीसेट किया जाता है और अगले ड्यूटी चक्र में प्रवेश करता है। कार्य प्रक्रिया के दौरान, स्टील वायर टेंशन डिवाइस में वायर टूटने के लिए स्वचालित अलार्म फ़ंक्शन होता है।

तकनीकी मापदंड:

1. अधिकतम काटने की आवृत्ति: 16 बार/मिनट;
2. अधिकतम कीचड़ पट्टी की लंबाई: 2.1 मीटर;
3. अधिकतम काटने की ऊंचाई: 300 मिमी;
4. अधिकतम काटने की चौड़ाई: 600 मिमी;
