स्वचालित रिक्त स्टैकिंग मशीन का उपयोग मुख्य रूप से भट्ठी कार पर रिक्त कन्वेयर मशीन पर warp-knitting घटकों द्वारा सीवे गए ईंट के रिक्त टुकड़ों को स्टैक करने के लिए किया जाता है।रिक्त प्रारूप उपयोगकर्ता आवश्यकताओं के अनुसार निर्धारित किया जा सकता है. कार्य प्रक्रिया को पीएलसी द्वारा स्वचालित रूप से नियंत्रित किया जाता है. यार्ड मशीन में यार्ड की स्थिरता और विश्वसनीयता सुनिश्चित करने के लिए एक पूर्ण यांत्रिक संरचना और विद्युत नियंत्रण प्रणाली है।
स्वचालित स्टैकिंग मशीन की विशेषताएं:
1संरचना उचित है और उच्च विश्वसनीयता और सुविधाजनक रखरखाव है।
2क्षैतिज ट्रांसमिशन रैखिक गाइड रेल जोड़ी, स्थिर संचालन और उच्च स्थिति सटीकता के साथ सिंक्रोनस टूथ बेल्ट ट्रांसमिशन को अपनाता है।
3. उठाने की प्रणाली हाइड्रोलिक ट्रांसमिशन प्रणाली, सेंसर नियंत्रण, स्थिर उठाने की क्रिया, और ईंट ढेर परत और परत स्टैकिंग की उच्च स्थिति सटीकता को अपनाती है।

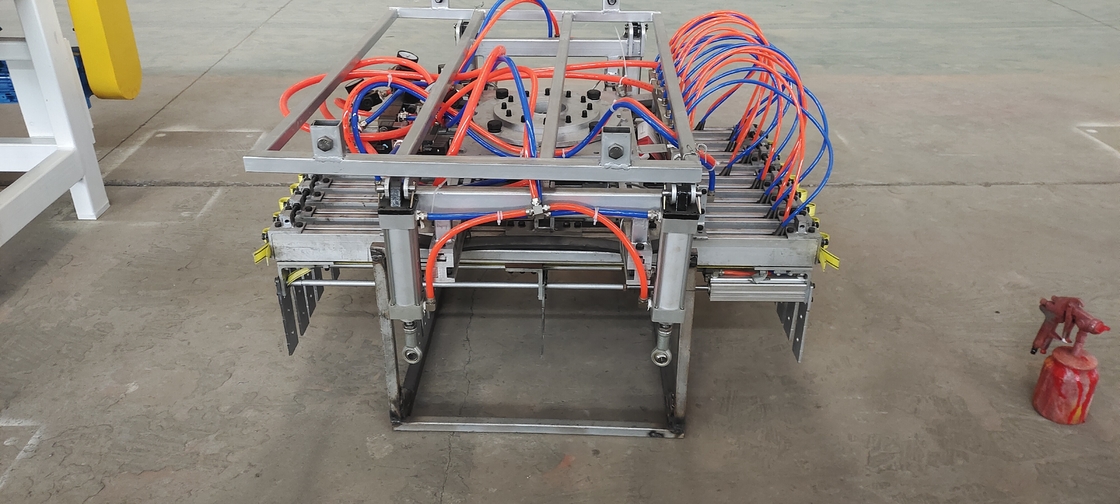

4पैलेटिज़िंग ग्रिपर में एक जोड़ी रैखिक गाइड रेलें हैं, जो एक अनुकूलित सिलेंडर के साथ जुड़ी हुई हैं, और ईंट गिरने के बिना उच्च पकड़ और पोजिशनिंग सटीकता है।
5. केंद्रीकृत नियंत्रण, पीएलसी प्रोग्रामिंग और टच स्क्रीन नियंत्रण, सरल और सुविधाजनक संचालन, विभिन्न ऑपरेटिंग सिस्टम को समायोजित करने में आसान एकत्र करें।
तकनीकी मापदंड
| नहीं. | पद | पैरामीटर | |
| 1 | कार्यप्रणाली | ऊर्ध्वाधर बहु संयुक्त | |
| 2 | स्वतंत्रता की डिग्री | 4 | |
| 3 | भार | 500 किलो | |
| 4 | दोहराया गया स्थिति सटीकता | ±0.5 मिमी | |
| 5 | सक्रियण रेंज | एस अक्ष (घुमावदारn) | +180° ~ -180° |
| L अक्ष (नीचे हाथ) | +90° ~ -45° | ||
|
यू अक्ष (ऊपरी भुजा) ) |
+15.5° ~ -120° | ||
| टी अक्ष (कलाई घूर्णन) | +360° ~ -360° | ||
| 6 | अधिकतम गति | एस अक्ष | 1.48 रैड/सेकंड (85°/सेकंड) |
| L अक्ष | 1.48 रैड/सेकंड (85°/सेकंड) | ||
| यू अक्ष | 1.48 रैड/सेकंड (85°/सेकंड) | ||
| टी अक्ष | 3.4 रैड/सेकंड (195°/सेकंड) | ||
| 7 | टी-अक्ष जड़ता टोक़ की अनुमति देता है | 200 किलोग्राम | |
| 8 | रोबोट का वजन | 2300 किलोग्राम | |
| 9 | स्थापना पर्यावरण |
तापमान
|
0~45 °C |
| 10 | एक पारंपरिक मॉडल का वजन | आर्द्रता | 20-80% आरएच (गैर-कंडेनसेट) |
| कंपन त्वरण | 4.9m/s2 (0.5G) | ||
| अन्य | कोई ज्वलनशील या संक्षारक गैस या तरल नहीं | ||
|
पानी, तेल, धूल न छिड़कें पानी, तेल, धूल न छिड़कें
पानी, तेल, धूल न छिड़कें
|
|||
| कोई विद्युत शोर स्रोत नहीं | |||
| 11 | शक्ति क्षमता |
9.5kVa |
|
