उत्पाद विवरण:
|
| स्थिति: | नया | कच्चा माल: | मिट्टी |
|---|---|---|---|
| प्रसंस्करण: | ईंट उत्पादन लाइन | टाइप: | मिट्टी की ईंट बनाने की मशीन |
| स्वचालित: | हां | क्षमता: | 13,000-19000 पीसी / एच 250 * 110 * 75 मिमी） |
| शक्ति: | 250+75kw | वज़न: | 30,000 किग्रा |
| प्रमुखता देना: | वेट क्ले ब्रिक एक्सट्रूडर मशीन,वैक्यूम ब्रिक एक्सट्रूडर मशीन |
||
वैक्यूम एक्सट्रूडर एक्सट्रूज़न वेट क्ले उत्पादन क्षमता 13,000-19, 000 पीसी / एच (250 * 110 * 75 मिमी)

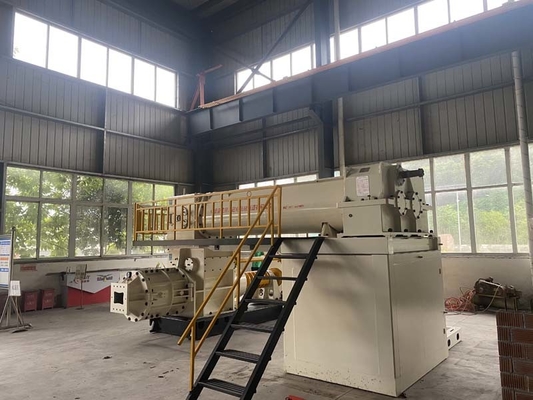

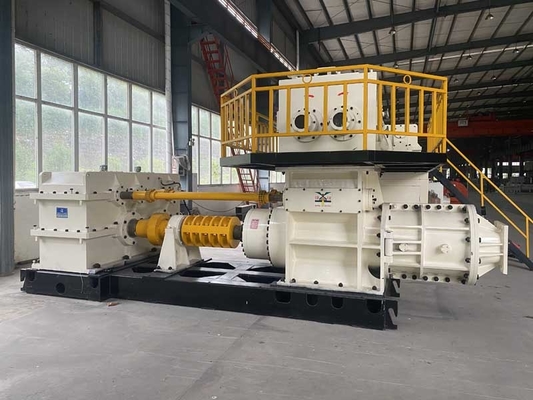

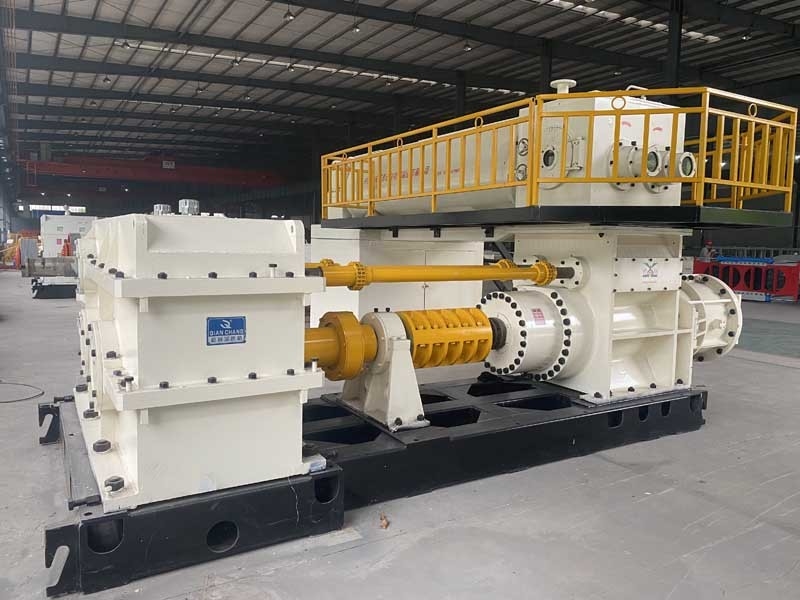

वैक्यूम एक्सट्रूडर
मशीन गीली मिट्टी को लगातार बाहर निकालने के लिए उपयुक्त है और ईंट उत्पादन लाइन के मोल्डिंग सेक्शन में एक प्रमुख कार्यात्मक मशीन है।
उपकरण द्वारा निकाले गए मड बार में एक चिकनी और कॉम्पैक्ट सतह, अच्छी गुणवत्ता, बड़े एक्सट्रूज़न आउटपुट, आसान संचालन, स्थिर संचालन और अच्छी विश्वसनीयता है।
मशीन ठोस ईंट, खोखली ईंट, झरझरा ईंट, खोखला ब्लॉक और अन्य ईंट का उत्पादन कर सकती है।
मशीन ऊपरी मिश्रण भाग, वैक्यूमिंग भाग और निचले एक्सट्रूज़न भाग से बना है।
एक्सट्रूडर बॉडी को उच्च गुणवत्ता वाली स्टील प्लेट के साथ वेल्डेड किया जाता है, और उम्र बढ़ने के उपचार के बाद भागों के अंदर अवशिष्ट तनाव को हटा दिया जाता है, जिससे कठोरता और ताकत बढ़ जाती है।एक्सट्रूडर की संरचना डिजाइन उचित है, मशीन बॉडी ठोस, स्थिर, विश्वसनीय और टिकाऊ है।कम ऊर्जा खपत, उच्च उत्पादन क्षमता और आसान रखरखाव।
मशीन के निरंतर और स्थिर काम के लिए एक मजबूत गारंटी प्रदान करने के लिए एक्सट्रूडर को डिजिटल स्वचालित निगरानी प्रणाली से लैस किया जा सकता है।
मुख्य भाग
सर्पिल ब्लेड/रीमर
मानक कार्बन स्टील सामग्री, रीमर की आसान पहनने वाली सतह गैस वेल्डिंग का उपयोग करती है और कोर्ड तार के साथ वायर्ड होती है, वेल्डेड वर्कपीस आकार की सतह सुचारू रूप से, प्रतिरोध छोटा होता है, प्रतिरोध अधिक होता है, 52HRC-56HRC में कठोरता, सेवा जीवन सामान्य से अधिक होता है 4-7 बार रिएमर।लीड (स्क्रू लीड) को "सूक्ष्म दबाव संदेश, उच्च दबाव एक्सट्रूज़न" की विशेषता के साथ वैज्ञानिक रूप से व्यवस्थित किया जाता है, जो एक्सट्रूज़न दबाव को बढ़ा सकता है और कार्य कुशलता में सुधार कर सकता है।लागत को कम करने और उपयोग दर को बढ़ाने के लिए उपयोग के दौरान मरम्मत को दोहराया जा सकता है।
एक्सट्रूज़निंग शाफ्ट
एक्सट्रूज़निंग पार्ट का शाफ्ट फ्लोटिंग शाफ्ट स्ट्रक्चर को अपनाता है और इसमें ऑटोमैटिक सेंटरिंग का कार्य होता है, जिससे शाफ्ट केवल टॉर्क पैदा करता है और रेडियल फोर्स का उत्पादन नहीं करता है, जो रेड्यूसर / शाफ्ट की रक्षा कर सकता है, और झुकने वाले उपकरण के शेक को खत्म या कम कर सकता है। लंबे समय के उपयोग के बाद शाफ्ट, उपकरण ऊर्जा बचत 15-30% बनाने के लिए।थर्मल रिफाइनिंग के बाद शाफ्ट की कठोरता HB220 से अधिक होती है।
दांत मिलाना
उच्च मोल्डिंग कास्टिंग, 55hrc-60hrc में कठोरता, जीवन सामान्य मिश्रण दांत का 6 गुना है।
मिक्सिंग शाफ्ट
ऊपरी रेड्यूसर एक दांतेदार युग्मन द्वारा शाफ्ट से जुड़ा होता है, जो शाफ्ट और कम करने के बीच समाक्षीयता को समाप्त करता है।
तकनीकी मापदंड
| ना। | नमूना | EV50A | ईवी55ए | EV60A |
| 1 |
कोड |
IBS062-0205 |
आईबीएस062-0206 |
आईबीएस062-0202 |
| 2 |
उत्पादन क्षमता |
10,000-13,000 पीसी / एच (250 * 110 * 75 मिमी) |
11,000-15,000 पीसी / एच (250 * 110 * 75 मिमी) |
13,000-19000 पीसी / एच (250 * 110 * 75 मिमी) |
| 3 |
बाहर निकालना दबाव |
≤3.0एमपीए |
≤3.0एमपीए |
≤4.0एमपीए |
| 4 |
वैक्यूम डिग्री |
-0.092 |
-0.092 |
-0.092 |
| 5 |
शाफ्ट निकालने की गति घुमाएं |
25आरपीएम |
24 आरपीएम |
20 आरपीएम |
| 6 |
रीमर का व्यास |
सामग्री परिवहन भाग: 500 मिमी बाहर निकालना हिस्सा: 450 मिमी
|
सामग्री परिवहन भाग: 550 मिमी बाहर निकालना हिस्सा: 500 मिमी |
सामग्री परिवहन भाग: 600 मिमी बाहर निकालना हिस्सा: 600 मिमी |
| 7 |
वैक्यूम पंप |
2एसके-6 |
2एसके-6 |
2एसके-12 |
| 8 |
कम करने |
ऊपरी चरण: मैं=12.64 निचला चरण :i=21.3 |
ऊपरी चरण :i=12.64 निचला चरण :i=21.3 |
ऊपरी चरण :i=20.49 निचला चरण :i=24 |
| 9 |
त्रिभुज बेल्ट |
ऊपरी चरण: 5 वी -4600 * 6 निचला चरण: 5V4800 * 10 |
ऊपरी चरण: 5 वी -4600 * 6 निचला चरण: 5V4800 * 10 |
ऊपरी चरण: 5 वी -4600 * 6 निचला चरण: 5V4800 * 10 |
| 10 |
शक्ति |
160+55kw |
200+55kw |
250+75kw |
| 1 1 |
आयाम |
ऊपरी चरण: 4,400*2,200*1,250mm निचला चरण: 5,600*1,800*2,500mm |
ऊपरी चरण: 4,700*2,200*1,250mm निचला चरण: 4,700*1,800*2,600mm |
7,500*2,900*2,800mm |
| 12 |
वज़न |
17,500 किग्रा |
18,500 किग्रा |
30,000 किग्रा |
