उत्पाद विवरण:
|
| स्थिति: | नया | कच्चा माल: | चिकनी मिट्टी |
|---|---|---|---|
| प्रसंस्करण: | ईंट उत्पादन लाइन | प्रकार: | मिट्टी की ईंट बनाने की मशीन |
| स्वचालित: | हाँ | क्षमता: | 13,000-19,000pcs/h （250*110*75 मिमी） |
| शक्ति: | 250+75kW | वजन: | 30,000किग्रा |
| प्रमुखता देना: | कार्बन स्टील वैक्यूम एक्सट्रूडर मिट्टी की ईंट,मिश्रण दांत वैक्यूम extruder मिट्टी की ईंट,वैक्यूम ईंट बनाने की मशीन |
||

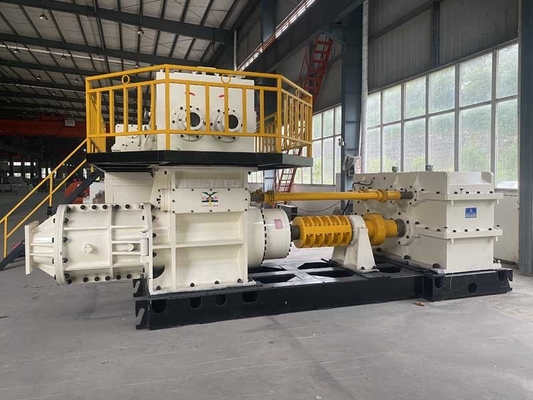

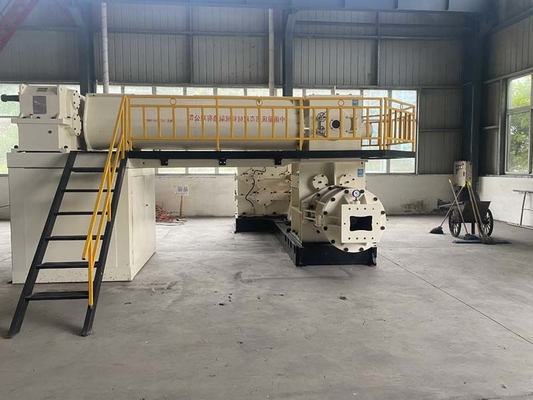

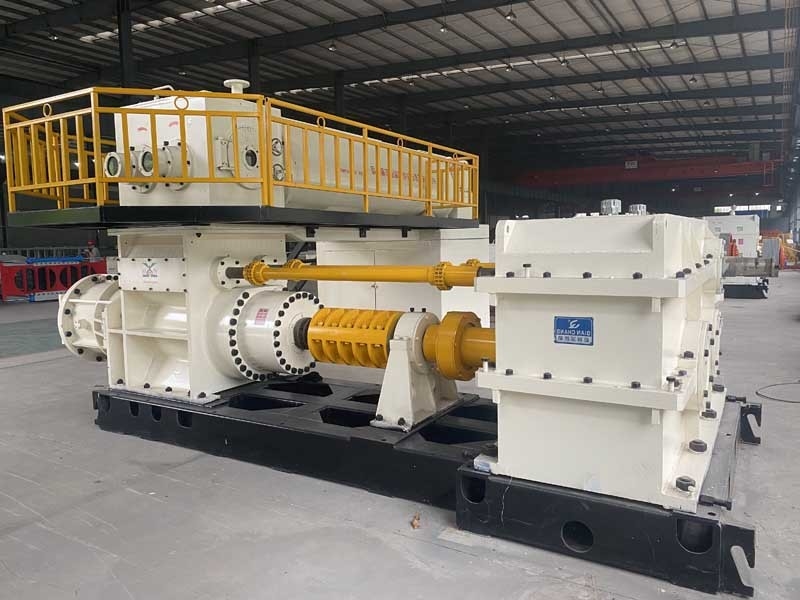

EV60A वैक्यूम एक्सट्रूडर मिट्टी की ईंट ईंट उत्पादन लाइन में उपकरण बनाने
1. यह मशीन ईंट उत्पादन लाइन उपकरण की कीचड़ बार बनाने के उपकरण है;
2उपकरण में बड़े एक्सट्रूज़न दबाव, मजबूत भार वहन क्षमता, बिलेट की उच्च गुणवत्ता, व्यापक उपयोग आदि की विशेषताएं हैं।
3, उपकरण विभिन्न वैक्यूम ठोस ईंटों और मुख्य कच्चे माल के रूप में मिट्टी, शेल के साथ गैर असर भारी खोखले ईंटों के उत्पादन के लिए उपयुक्त है;
4, "टी" प्रकार द्विध्रुवीय वैक्यूम संरचना के लिए उपकरण (अपने साइट के अनुसार अनुकूलित किया जा सकता है), ताकि यांत्रिक संचालन सुविधाजनक, सुरक्षित और विश्वसनीय स्थिर संचालन है,उपकरण उच्च मिश्रण एक्सट्रूज़न प्रणाली और निचले मेजबान एक्सट्रूज़न मोल्डिंग प्रणाली में विभाजित है
प्रमुख भाग
सर्पिल ब्लेड/रेमर
मानक कार्बन स्टील सामग्री, reamer का उपयोग गैस वेल्डिंग और कोरड तार के साथ वायर्ड का उपयोग करने के लिए आसान पहनने की सतह, वेल्डेड workpiece की सतह चिकनी आकार, प्रतिरोध छोटा है, पहनने के प्रतिरोध उच्च है,52HRC-56HRC में कठोरता, सेवा जीवन साधारण reamer की तुलना में 4-7 गुना अधिक है। लीड (स्क्रू लीड) वैज्ञानिक रूप से व्यवस्थित है, "माइक्रो दबाव ले जाने, उच्च दबाव एक्सट्रूज़न" की विशेषता के साथ,जो एक्सट्रूज़न दबाव को बढ़ा सकता है और कार्य दक्षता में सुधार कर सकता हैलागत को कम करने और उपयोग दर को बढ़ाने के लिए उपयोग के दौरान मरम्मत को दोहराया जा सकता है।
एक्सट्रूडिंग शाफ्ट
एक्सट्रूडिंग भाग की शाफ्ट फ्लोटिंग शाफ्ट संरचना को अपनाती है और स्वचालित केंद्र का कार्य करती है, ताकि शाफ्ट केवल टोक़ उत्पन्न करे और रेडियल बल उत्पन्न न करे,जो रिड्यूसर/शाफ्ट की रक्षा कर सके, और लंबे समय तक उपयोग के बाद उपकरण के झुकने वाले शाफ्ट के कारण उपकरण के झटके को समाप्त या कम कर सकता है, ताकि उपकरण ऊर्जा की बचत 15-30% हो सके।शाफ्ट की कठोरता थर्मल शोधन के बाद HB220 से अधिक है.
मिश्रण दांत
उच्च मोल्डिंग कास्टिंग, 55hrc-60hrc में कठोरता, जीवन सामान्य मिश्रण दांत का 6 गुना है।
मिश्रण शाफ्ट
ऊपरी रिड्यूसर एक दांत वाले युग्मन द्वारा शाफ्ट से जुड़ा हुआ है, जो शाफ्ट और रिड्यूसर के बीच समाक्षीयता को समाप्त करता है।
तकनीकी मापदंड
| नहीं। | मॉडल | EV50A | EV55A | EV60A |
| 1 |
कोड |
IBS062-0205 |
IBS062-0206 |
IBS062-0202 |
| 2 |
उत्पादन क्षमता |
10,000-13,000pcs/h ((250*110*75mm) |
11,000-15,000pcs/h ((250*110*75mm) |
13,000-19000pcs/h ((250*110*75mm) |
| 3 |
एक्सट्रूज़न दबाव |
≤3.0Mpa |
≤3.0Mpa |
≤4.0Mpa |
| 4 |
वैक्यूम डिग्री |
≤-0.092 |
≤-0.092 |
≤-0.092 |
| 5 |
एक्सट्रूडिंग शाफ्ट की घूर्णन गति |
25 आरपीएम |
24 आरपीएम |
20rpm |
| 6 |
बीनर का व्यास |
सामग्री परिवहन भागः 500 मिमी एक्सट्रूडिंग पार्ट:450 मिमी
|
सामग्री परिवहन भाग:550 मिमी एक्सट्रूडिंग पार्टः 500 मिमी |
सामग्री परिवहन भाग :600 मिमी एक्सट्रूडिंग पार्ट :600 मिमी |
| 7 |
वैक्यूम पंप |
2SK-6 |
2SK-6 |
2SK-12 |
| 8 |
कम करनेवाला |
ऊपरी चरण: i=1264 निचला चरण: i=213 |
ऊपरी चरण: i=1264 निचला चरण: i=213 |
ऊपरी चरण: i=20.49 निचला चरण: i=24 |
| 9 |
त्रिकोणीय बेल्ट |
ऊपरी चरण:5V-4600*6 निचला चरण:5V4800*10 |
ऊपरी चरण:5V-4600*6 निचला चरण:5V4800*10 |
ऊपरी चरण:5V-4600*6 निचला चरण:5V4800*10 |
| 10 |
शक्ति |
160+55 किलोवाट |
200+55 किलोवाट |
250+75 किलोवाट |
| 11 |
आयाम |
ऊपरी चरणः 4,400*2,200*1,250 मिमी निचला चरणः 5,600*1,800*2,500 मिमी |
ऊपरी चरणः 4,700*2,200*1,250 मिमी निचला चरणः 4,700*1,800*2,600 मिमी |
7,500*2,900*2,800 मिमी |
| 12 |
वजन |
17,500 किलोग्राम |
18,500 किलोग्राम |
30,000kg |
हमारी सेवा
बीबीटी से संपर्क करने के लिए आपका स्वागत है
मशीनों और परियोजनाओं के बाद बीबीटी आपूर्तिः
1. पूरी तरह से स्वचालित मिट्टी की ईंट बनाने वाली मशीनें (बेल्ट कन्वेयर, बॉक्स फीडर, रोलर क्रशर, फाइन मिलर, डबल शाफ्ट मिक्सर, गीला पैन मिल, ईंट कटर, ईंट एक्सट्रूडर, स्पेयर पार्ट्स...)
2. ईंट सुखाने की प्रणाली ((छोटा ईंट सुखाने का कमरा, एकल परत ईंट सुखाने कक्ष, सुरंग सुखाने कक्ष, तेजी से तेजी से सुखाने कक्ष)
3ईंट भट्ठी परियोजना (हॉफमैन भट्ठी, सुरंग भट्ठी)
4स्वचालित ईंट बनाने की प्रणाली (ईंट लगाने/स्टैकिंग मशीन, लाल ईंटों को उतारने वाली मशीन, ईंटों को पैक करने वाली मशीन...)
5भट्ठी जलाने की प्रणाली (कोयला/गैस/तेल दहन प्रणाली, नियंत्रण प्रणाली)
6पूरी ईंट बनाने परियोजना डिजाइन और निर्माण।
व्यक्ति से संपर्क करें: Ms. Pan
दूरभाष: 86 177 9142 2086
