उत्पाद विवरण:
|
| स्थिति: | नया | वैक्यूम पंप: | 2SK-12 |
|---|---|---|---|
| प्रसंस्करण: | ईंट उत्पादन लाइन | प्रकार: | मिट्टी की ईंट बनाने की मशीन |
| स्वचालित: | हाँ | क्षमता: | 13,000-19,000pcs/h （250*110*75 मिमी） |
| शक्ति: | 250+75kW | वजन: | 30,000किग्रा |
| प्रमुखता देना: | बड़ी वैक्यूम एक्सट्रूडर क्ले ब्रिक,मोल्डिंग वैक्यूम एक्सट्रूडर क्ले ब्रिक,ईंट एक्सट्रूज़न मशीन |
||

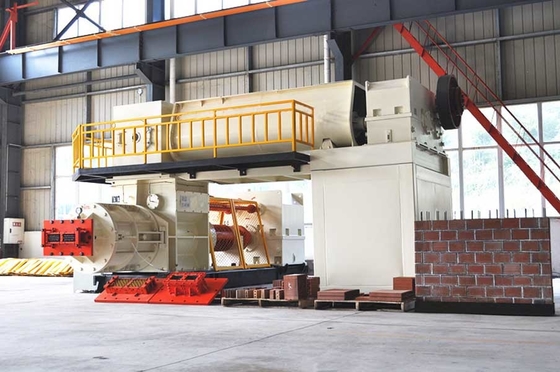

वैक्यूम एक्सट्रूडर क्ले ब्रिक लार्ज एक्सट्रूज़न कार्बन स्टील मटेरियल मोल्डिंग कास्टिंग
1. यह मशीन ईंट उत्पादन लाइन उपकरण के लिए एक कीचड़ पट्टी बनाने वाला उपकरण है;
2. उपकरण में बड़े एक्सट्रूज़न दबाव, मजबूत भार वहन क्षमता, ब्लैंक्स की उच्च गुणवत्ता और व्यापक अनुप्रयोग सीमा की विशेषताएं हैं।
3. उपकरण मिट्टी और शेल को मुख्य कच्चे माल के रूप में विभिन्न वैक्यूम ठोस ईंटों और गैर-भार वहन खोखली ईंटों के उत्पादन के लिए उपयुक्त है;

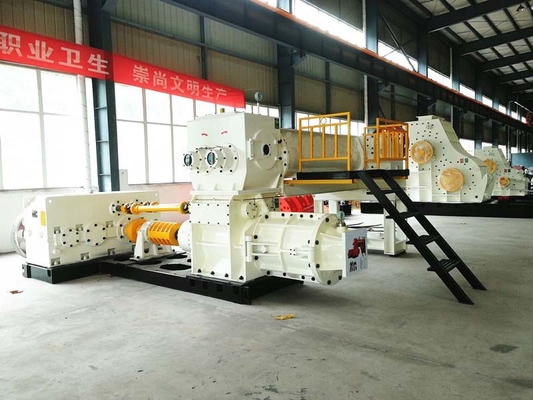

4. उपकरण एक "टी" प्रकार का द्विध्रुवी वैक्यूम संरचना है (आपकी साइट के अनुसार अनुकूलित किया जा सकता है), जो मशीन को संचालित करने में आसान, सुरक्षित, विश्वसनीय और संचालन में स्थिर बनाता है। उपकरण को ऊपरी मिश्रण एक्सट्रूज़न सिस्टम और निचले होस्ट एक्सट्रूज़न मोल्डिंग सिस्टम में विभाजित किया गया है
मुख्य भाग
सर्पिल ब्लेड/रीमर
मानक कार्बन स्टील सामग्री, रीमर की आसान-पहनने वाली सतह गैस वेल्डिंग का उपयोग करती है और कोर वायर के साथ वायर्ड होती है, वेल्डेड वर्कपीस की सतह सुचारू रूप से आकार देती है, प्रतिरोध छोटा होता है, पहनने का प्रतिरोध अधिक होता है, कठोरता 52HRC-56HRC में होती है, सेवा जीवन साधारण रीमर से 4-7 गुना अधिक होता है। लीड (स्क्रू लीड) को वैज्ञानिक रूप से व्यवस्थित किया गया है, जिसमें "माइक्रो प्रेशर कन्वेइंग, हाई प्रेशर एक्सट्रूज़न" की विशेषता है, जो एक्सट्रूज़न दबाव को बढ़ा सकता है और कार्य कुशलता में सुधार कर सकता है। लागत को कम करने और उपयोग दर को बढ़ाने के लिए उपयोग के दौरान मरम्मत को दोहराया जा सकता है।
एक्सट्रूडिंग शाफ्ट
एक्सट्रूडिंग भाग का शाफ्ट फ्लोटिंग शाफ्ट संरचना को अपनाता है और इसमें स्वचालित सेंटरिंग का कार्य होता है, ताकि शाफ्ट केवल टॉर्क उत्पन्न करे और रेडियल बल उत्पन्न न करे, जो रिड्यूसर/शाफ्ट की रक्षा कर सकता है, और लंबे समय तक उपयोग के बाद झुकने वाले शाफ्ट के कारण होने वाले उपकरण के झटके को खत्म या कम कर सकता है, उपकरण को 15-30% ऊर्जा बचाने के लिए। थर्मल रिफाइनिंग के बाद शाफ्ट की कठोरता HB220 से अधिक है।
मिश्रण दांत
उच्च मोल्डिंग कास्टिंग, कठोरता 55hrc-60hrc में, जीवन साधारण मिश्रण दांत का 6 गुना है।
मिश्रण शाफ्ट
ऊपरी रिड्यूसर को एक दांतेदार कपलिंग द्वारा शाफ्ट से जोड़ा जाता है, जो शाफ्ट और रिड्यूस के बीच समाक्षीयता को समाप्त करता है।
तकनीकी पैमाने
| नहीं। | मॉडल | EV50A | EV55A | EV60A |
| 1 |
कोड |
IBS062-0205 |
IBS062-0206 |
IBS062-0202 |
| 2 |
उत्पादन क्षमता |
10,000-13,000pcs/h(250*110*75mm) |
11,000-15,000pcs/h(250*110*75mm) |
13,000-19,000pcs/h(250*110*75mm) |
| 3 |
एक्सट्रूज़न दबाव |
≤3.0Mpa |
≤3.0Mpa |
≤4.0Mpa |
| 4 |
वैक्यूम डिग्री |
≤-0.092 |
≤-0.092 |
≤-0.092 |
| 5 |
एक्सट्रूडिंग शाफ्ट की गति घुमाएँ |
25rpm |
24rpm |
20rpm |
| 6 |
रीमर का व्यास |
सामग्री परिवहन भाग :500mm एक्सट्रूडिंग भाग :450mm
|
सामग्री परिवहन भाग :550mm एक्सट्रूडिंग भाग :500mm |
सामग्री परिवहन भाग :600mm एक्सट्रूडिंग भाग :600mm |
| 7 |
वैक्यूम पंप |
2SK-6 |
2SK-6 |
2SK-12 |
| 8 |
रिड्यूसर |
ऊपरी चरण:i=12.64 निचला चरण :i=21.3 |
ऊपरी चरण :i=12.64 निचला चरण :i=21.3 |
ऊपरी चरण :i=20.49 निचला चरण :i=24 |
| 9 |
त्रिभुज बेल्ट |
ऊपरी चरण:5V-4600*6 निचला चरण:5V4800*10 |
ऊपरी चरण:5V-4600*6 निचला चरण:5V4800*10 |
ऊपरी चरण:5V-4600*6 निचला चरण:5V4800*10 |
| 10 |
पावर |
160+55kw |
200+55kw |
250+75kw |
| 11 |
आयाम |
ऊपरी चरण: 4,400*2,200*1,250mm निचला चरण: 5,600*1,800*2,500mm |
ऊपरी चरण: 4,700*2,200*1,250mm निचला चरण: 4,700*1,800*2,600mm |
7,500*2,900*2,800mm |
| 12 |
वज़न |
17,500kg |
18,500kg |
30,000kg |
हमारी सेवा
BBT से संपर्क करने के लिए आपका स्वागत है
BBT निम्नलिखित मशीनरी और परियोजना की आपूर्ति करता है:

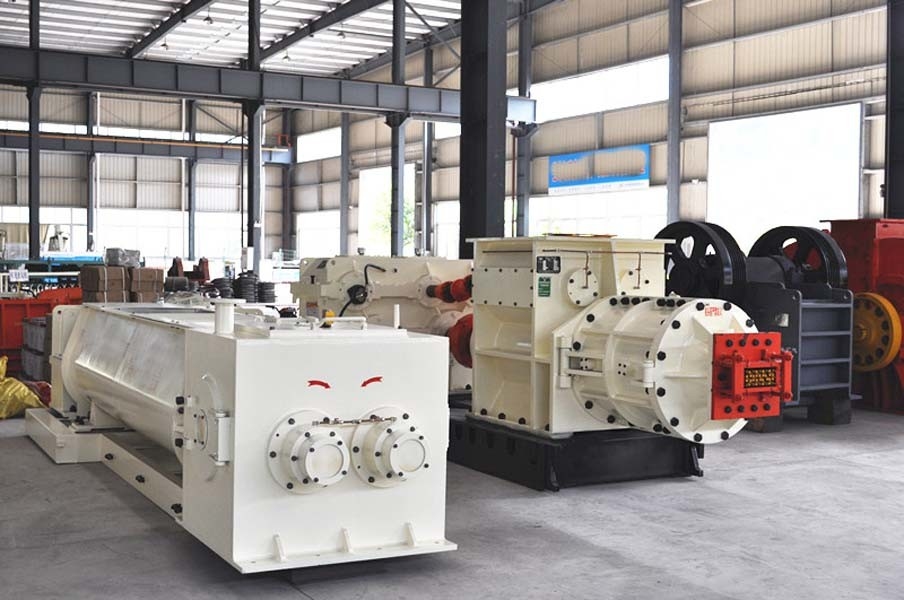

1. पूर्ण स्वचालित मिट्टी ईंट बनाने की मशीनरी (बेल्ट कन्वेयर, बॉक्स फीडर, रोलर क्रशर, फाइन ग्राइंडर। डबल शाफ्ट मिक्सर, वेट पैन मिल, ईंट कटर, ईंट एक्सट्रूडर, स्पेयर पार्ट्स ...)
2. ईंट सुखाने की प्रणाली (छोटी ईंट सुखाने का कमरा, एकल परत ईंट ड्रायर चैंबर, सुरंग ड्रायर, तेज रैपिड ड्रायर चैंबर)
3. ईंट भट्ठा परियोजना (हॉफमैन भट्ठा, सुरंग भट्ठा)
4. स्वचालित ईंट बनाने की प्रणाली (ईंट सेटिंग/स्टैकिंग मशीन, लाल ईंटें उतारने की मशीन, ईंट पैकेजिंग मशीन ...)
5. भट्ठा फायरिंग सिस्टम (कोयला/गैस/तेल दहन प्रणाली, नियंत्रण प्रणाली)
6. संपूर्ण ईंट बनाने की परियोजना डिजाइन और निर्माण।
