पूरी तरह से स्वचालित मिट्टी की ईंट सुरंग सुखाने कक्ष

सुखाने और आग लगाने की प्रणाली

सुखाने और भड़काव के लिए सुरंग ड्रायर तकनीक के साथ दो बार स्टैकिंग और भड़काव प्रक्रिया अपनाई जाएगी।सुखाने की गर्मी उच्च तापमान गर्मी से आता है और टनेल ओवन से अवशिष्ट गर्मी, सिस्टम को बदलकर, भोजन हवा के तापमान और मात्रा को समायोजित करने के लिए, ताकि हरे ईंटों की सुखाने की गुणवत्ता सुनिश्चित हो सके।

सुरंग भट्ठी 6.6 मीटर की आंतरिक चौड़ाई के साथ बड़े खंड को अपनाती है, इसे एक सपाट छत संरचना के रूप में डिज़ाइन किया गया है। यह भट्ठी 1200KJ/Kg विशेषताओं वाले उत्पादों को भूनने के लिए उपयुक्त है।

सुरंग भट्ठी में धुआं निकालने की प्रणाली, भट्ठी गाड़ी गर्मी जारी करने की प्रणाली, भट्ठी गाड़ी शीतलन प्रणाली, गैस दहन प्रणाली, गर्मी वसूली प्रणाली है,तेजी से ठंडा करने की प्रणाली और बैक प्रेशर सिस्टम (दबाव संतुलन प्रणाली)इस भट्ठी में निम्नलिखित विशेषताएं हैंः बड़ा खंड, उच्च क्षमता, छोटा खंड तापमान अंतर कम, अच्छा गर्मी बनाए रखने। इस बीच,भट्ठी स्वतः नियंत्रण प्रणाली सुनिश्चित कर सकते हैं बेकिंग गर्मी मापदंडों स्थिर हैं.

प्रणाली और निर्माण का सुखाने का कक्ष

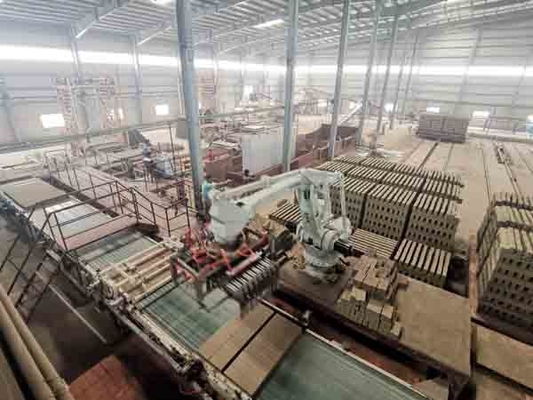

सुखाने का कक्ष सुरंग सुखानेवाला (83.65x22.625m) अपनाता है।सुरंग भट्ठी के उच्च तापमान पंखे और कम तापमान पंखे पुनर्नवीनीकरण और शेष सुरंग भट्ठी गर्मी इकट्ठा करने और ड्रायर में स्थानांतरित करने में सक्षम है, यह ड्रायर में हीटिंग प्रशंसक के माध्यम से घूर्णन प्रशंसक शुरू होता है, तो ड्रायर और ईंटों के माध्यम से चला जाता है यांत्रिक गुणों। नमी निकास प्रशंसक द्वारा हटा दिया जाएगा,ताकि हरित ईंटों की सुखाने की गुणवत्ता सुनिश्चित हो सकेअच्छी तरह से सूखी ईंटों को सूखने वाली गाड़ी से अनलोडिंग प्रणाली द्वारा उतार दिया जाएगा और मार्शलिंग ट्रांसफर बेंच पर फिर से स्टैकिंग की जाएगी।फिर अच्छी तरह से सूखी ईंटों को स्टैकिंग मशीन द्वारा ओवन कार पर ढेर किया जाएगा और फेरी कार द्वारा सुरंग ओवन में भेजा जाएगा।.

सुखाने के कक्ष का ताप स्रोत सुरंग भट्ठी से निकली अपशिष्ट गर्मी है, जिसे बाहरी पाइप प्रणाली के माध्यम से सुखाने के कक्ष में आपूर्ति की जाएगी।नमी समाप्त करने वाली प्रणाली, संचालन प्रणाली और निगरानी प्रणाली, निगरानी प्रणाली के अलावा, वेंटिलेशन और निकास प्रणाली धातु पाइप और संबंधित प्रशंसकों से बनी होती है।

सूखी कक्ष के लिए प्रमुख तकनीकी मापदंड

1) कुल लंबाई: 83.65 मीटर

2) ड्रायर में निहित कार्ट: 138pcs

3) आंतरिक चौड़ाई: 22.125 मीटर

4) आंतरिक ऊंचाई: 5.315 मीटर

5) लोडिंग क्षमता प्रति गाड़ीः 600 पीसी (150x200x300 खोखली ईंटें)

6) हवा की आपूर्ति का तापमानः 110-130°C

7) वायु निकासी का तापमानः 28°C

8) नमी-मुक्त करने वाली आर्द्रताः 75~90%

9) सुखाने की उपजः 99%

सूखने का चक्रः 22 से 26 घंटे

11) दैनिक उत्पादनः 400 टन

12) तापीय खपत सूचकांकः 180 कैलोरी/किग्रा

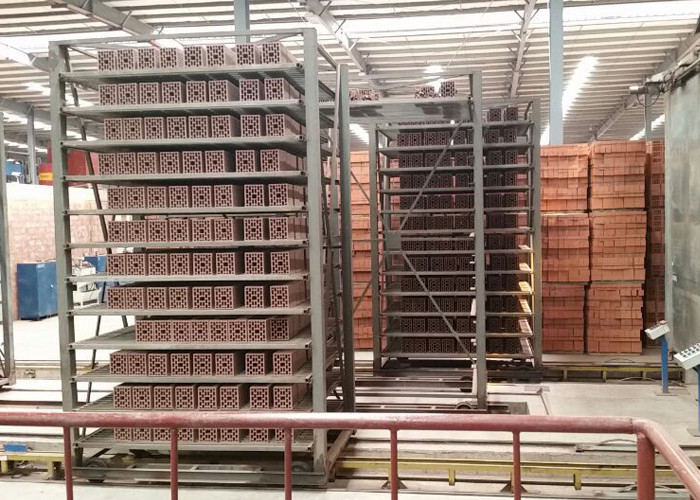

सूखी गाड़ी के विनिर्देशः 2920x2600x4795 मिमी

14) सुखाने कक्ष का बाहरी आयाम: 83.65×22.625×5.565m ((L×W×H)
