उत्पाद विवरण:
|
| वस्तु: | बड़ी क्षमता की मिट्टी की ईंट गीली पैन मिल,एज रनर मिल,मिट्टी की ईंट बनाने के लिए गीली पैन कारखाने कच् | रोलर्स का प्रभावी व्यास: | 1,850 मिमी |
|---|---|---|---|
| उत्पादन क्षमता: | 40-50 मी[]/घंटा | घूर्णन गति: | ≥29rpm |
| रोलर विनिर्देश: | 1850 * 700 मिमी | वज़न: | 65200 किग्रा |
| आयाम: | 5300*4600*6500 मिमी | शक्ति: | 90+2.2+2.2+1.5kw |
| प्रमुखता देना: | मिट्टी की ईंटों का उत्पादन गीला पैन मिल,1850*700 मिमी गीला पैन मिल,50m/h गीली पैन मिल |
||

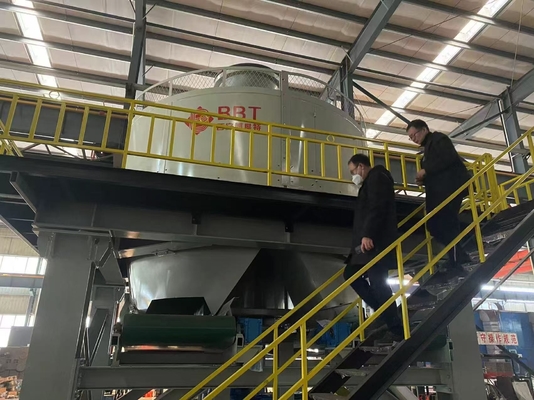

बड़ी क्षमता वाली मिट्टी की ईंट वेट पैन मिल, एज रनर मिल, मिट्टी की ईंट बनाने वाले कारखाने के कच्चे माल के प्रसंस्करण के लिए वेट पैन
वेट पैन मिल एक नया उत्पाद है जिसे हमारी कंपनी ने विदेशों में इसी तरह के उत्पादों के उन्नत अनुभव को आत्मसात करने के आधार पर विकसित किया है, और यह चीन में इसी तरह के उत्पादों में अग्रणी स्थान रखता है। मशीन संरचना में उचित है, संचालन में स्थिर है, विफलता दर कम है, और उपयोग और रखरखाव में आसान है। इसका उपयोग मुख्य रूप से कोयला गैंग, फ्लाई ऐश, शेल, मिट्टी और कीचड़ को मुख्य कच्चे माल के रूप में उपयोग करके सिंटर ईंटों के उत्पादन की प्रक्रिया में कच्चे माल के उपचार के लिए किया जाता है। इसमें कुचलने, पीसने, गूंधने और मिश्रण करने के कार्य हैं। इस मशीन द्वारा कच्चे माल को पीसने और संसाधित करने के बाद, कच्चे माल के व्यापक तकनीकी गुणों में काफी सुधार किया जा सकता है, और उच्च गुणवत्ता वाले सिंटर उत्पादों का उत्पादन किया जा सकता है।
वेट पैन मिल विनिर्देश TWPM-185:
रोलर्स का प्रभावी व्यास 1,850 मिमी
TWPM श्रृंखला वेट पैन मिल
कार्य सिद्धांत और संरचनात्मक विशेषताएं
कार्य सिद्धांत
इलेक्ट्रिक मोटर प्रेरक शक्ति प्रदान करती है, और इलेक्ट्रिक मोटर हाइड्रोलिक कपलिंग को चलाती है ताकि इलेक्ट्रिक मोटर का बिना भार और स्थिर शुरुआत हो सके। शक्ति को चरखी के माध्यम से रिड्यूसर में प्रेषित किया जाता है, और रिड्यूसर मुख्य शाफ्ट को घुमाने के लिए चलाता है
कपलिंग। मुख्य शाफ्ट और निलंबन सीट एक विस्तार आस्तीन से जुड़े होते हैं, और टोक़ संचरण विस्तार आस्तीन, मुख्य शाफ्ट और निलंबन सीट के बीच घर्षण से महसूस होता है। इसका लाभ यह है कि इसे स्थापित करना और अलग करना आसान है, और यह मुख्य शाफ्ट के लिए अधिभार सुरक्षा का एहसास कर सकता है और मुख्य शाफ्ट की प्रसंस्करण सतह को नुकसान से बचा सकता है। निलंबन सीट क्रमशः आंतरिक और बाहरी कैंटिलीवर को शक्ति संचारित करती है, और दो रोलर्स को मुख्य शाफ्ट के चारों ओर घुमाने के लिए चलाती है, और रोलर्स एक ही समय में अपने संबंधित रोलर शाफ्ट के चारों ओर घूमते हैं। पिछली प्रक्रिया में पानी के साथ मिश्रित कच्चे माल उपकरण के शीर्ष पर केंद्रीय फीडिंग हॉपर से आंतरिक रोलर के सामने गिरते हैं। आंतरिक रोलर द्वारा कुचलने और कुचलने के बाद, सामग्री को फ्लोटिंग स्क्रैपर द्वारा बाहरी रोलर रेसवे पर खुरचा जाता है, और बाहरी रोलर से गुजरती है। रोलिंग के बाद, कच्चे माल को विभिन्न कच्चे माल के कुचलने, मिश्रण, पीसने और गूंधने को पूरा करने के लिए छलनी प्लेट के छिद्रों के माध्यम से लुढ़काया और बाहर निकाला जाता है।
संरचनात्मक विशेषताएं
वेट पैन मिल की यह श्रृंखला मुख्य रूप से मोटर, रिड्यूसर, ट्रांसमिशन शाफ्ट भाग, फ्रेम भाग, निलंबन सीट भाग, आंतरिक और बाहरी पीस पहिया भाग, पीस डिस्क भाग, स्क्रैपिंग भाग और डिस्चार्जिंग बेल्ट कन्वेयर और अन्य भागों से बनी है।
वेट पैन मिल की इस श्रृंखला की समग्र संरचना कॉम्पैक्ट है, और हाइड्रोलिक कपलिंग का उपयोग मोटर और रिड्यूसर के बीच बिजली संचरण का एहसास करने के लिए किया जाता है। इसका लाभ यह है कि शुरुआती प्रभाव छोटा है, और मोटर और रिड्यूसर की अधिभार सुरक्षा का एहसास किया जा सकता है ताकि इसकी सेवा जीवन को बढ़ाया जा सके।
रोलर पैन मिल का एक प्रमुख हिस्सा है, इसलिए रोलर के आंतरिक और बाहरी रोलिंग रिंग उच्च-क्रोमियम कास्ट स्टील से बने होते हैं। चूंकि उच्च क्रोमियम कास्ट स्टील में अच्छा पहनने का प्रतिरोध और उच्च सामग्री उपज थकान शक्ति होती है, इसलिए रोल रिंग का कार्य जीवन बेहतर होता है। इसी तरह, पैन मिल की लाइनिंग प्लेट और डिस्चार्ज सीव प्लेट भी उच्च मैंगनीज मिश्र धातु से बनी होती हैं। व्हील मिल का मुख्य शाफ्ट बिजली संचारित करने के लिए एक महत्वपूर्ण हिस्सा है, इसलिए बेहतर व्यापक यांत्रिक गुणों के साथ मिश्र धातु बुझाया और टेम्पर्ड स्टील का चयन करने के अलावा, सख्त गर्मी उपचार प्रक्रिया और गुणवत्ता निरीक्षण किया गया है। इसके अतिरिक्त, सभी घटकों के लिए आवश्यक बीयरिंग और तेल सील घरेलू उच्च गुणवत्ता वाले उत्पादों से बने हैं, और पूरी मशीन उच्च गुणवत्ता, अच्छे प्रदर्शन और लंबे समय तक सेवा जीवन की है।
बड़ी क्षमता वाली मिट्टी की ईंट वेट पैन मिल, एज रनर मिल, मिट्टी की ईंट बनाने वाले कारखाने के कच्चे माल के प्रसंस्करण के लिए वेट पैन
वेट पैन मिल तकनीकी पैरामीटर:
| विनिर्देश | TWPM160 | TWPM185 | TWPM200 |
| पीस पहिया का व्यास | 1600 मिमी | 1850 मिमी | 2000 मिमी |
| पीस पहिया की चौड़ाई | 500 मिमी | 700 मिमी | 900 मिमी |
| स्थापित शक्ति | 45+2*2.2+1.1kw | 90+2*3+1.1kw | 132+2*4+1.1kw |
| उत्पादन क्षमता | 30～70m³/h | 30～70m³/h | 30～70m³/h |
| वजन (मोटर सहित) | 52000kg | 6000kg | 70000kg |
बड़ी क्षमता वाली मिट्टी की ईंट वेट पैन मिल, एज रनर मिल, मिट्टी की ईंट बनाने वाले कारखाने के कच्चे माल के प्रसंस्करण के लिए वेट पैन
