गीला पहिया कुचल मशीन मिट्टी की ईंट कारखाने गीला पैन मिल

गीला पहिया कुचल मशीन मिट्टी की ईंट कारखाने गीला पैन मिल

गीला पैन मिल हमारी कंपनी द्वारा विकसित एक नया उत्पाद है जो विदेशों में समान उत्पादों के उन्नत अनुभव को अवशोषित करने के आधार पर विकसित किया गया है और यह चीन में समान उत्पादों के बीच एक अग्रणी स्थिति रखता है.यह मशीन संरचना में उचित है, संचालन में स्थिर है, विफलता की दर कम है, और उपयोग और रखरखाव में आसान है।यह मुख्य रूप से कोयला गंगा के साथ सिंटर की गई ईंटों की उत्पादन प्रक्रिया में कच्चे माल के उपचार के लिए उपयोग किया जाता है, उड़ती राख, शेल, मिट्टी और कीचड़ मुख्य कच्चे माल के रूप में। यह कुचल, पीसने, kneading और मिश्रण के कार्यों है। कच्चे माल पीस और इस मशीन द्वारा संसाधित कर रहे हैं के बाद, यह एक मशीन है, जो एक मशीन के रूप में काम करता है।कच्चे माल के व्यापक तकनीकी गुणों में काफी सुधार किया जा सकता है, और उच्च गुणवत्ता वाले सिंटर किए गए उत्पादों का उत्पादन किया जा सकता है।

गीली पैन मिल विनिर्देश TWPM-185:

रोलर्स का प्रभावी व्यास 1,850 मिमी

टीडब्ल्यूपीएम सीरीज गीली पैन मिल

कार्य सिद्धांत और संरचनात्मक विशेषताएं

कार्य सिद्धांत

विद्युत मोटर गति शक्ति प्रदान करता है, और विद्युत मोटर विद्युत मोटर के नो-लोड और स्थिर प्रारंभ को महसूस करने के लिए हाइड्रोलिक युग्मन को चलाता है।शक्ति पल्ली के माध्यम से reducer के लिए प्रेषित किया जाता है, और reducer के माध्यम से घूमने के लिए मुख्य शाफ्ट ड्राइव करता है

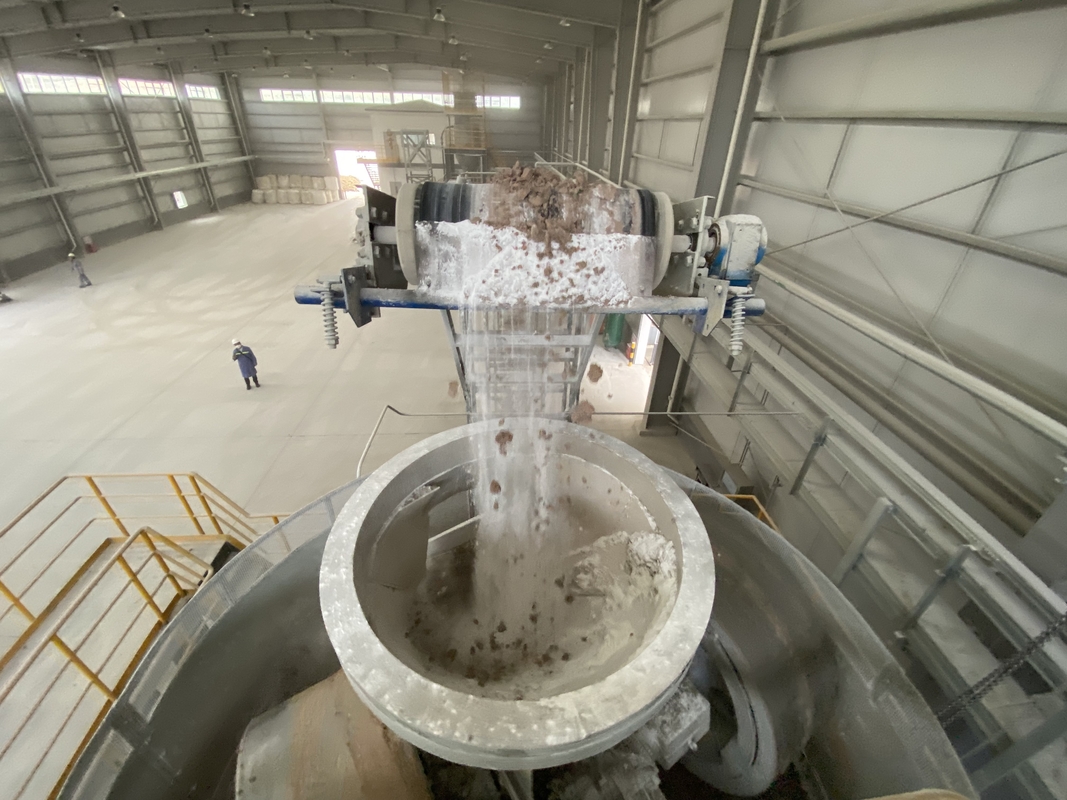

मुख्य शाफ्ट और सस्पेंशन सीट एक विस्तार आस्तीन द्वारा जुड़े हुए हैं, और मोर्टम ट्रांसमिशन विस्तार आस्तीन के बीच घर्षण द्वारा प्राप्त किया जाता है,मुख्य शाफ्ट और निलंबन सीटइसका लाभ यह है कि इसे स्थापित करना और अलग करना आसान है, और यह मुख्य शाफ्ट के लिए अधिभार सुरक्षा का एहसास कर सकता है और मुख्य शाफ्ट की प्रसंस्करण सतह को नुकसान से बचा सकता है।निलंबन सीट क्रमशः आंतरिक और बाहरी cantilevers के लिए शक्ति प्रेषित करता है, और दो रोलर्स को मुख्य शाफ्ट के चारों ओर घूमने के लिए चलाता है, और रोलर्स एक ही समय में अपने संबंधित रोलर शाफ्ट के चारों ओर घूमते हैं।पिछली प्रक्रिया में पानी के साथ मिश्रित कच्चे माल उपकरण के शीर्ष पर केंद्रीय फ़ीडिंग हॉपर से आंतरिक रोलर के सामने गिर जाता है. आंतरिक रोलर द्वारा कुचल और कुचल जाने के बाद, सामग्री को बाहर के रोलर रेसवे पर फ्लोटिंग स्क्रैपर द्वारा स्क्रैप किया जाता है, और बाहरी रोलर के माध्यम से गुजरता है। रोलिंग के बाद, सामग्री को बाहर के रोलर के माध्यम से स्क्रैप किया जाता है।कच्चे माल को रोल किया जाता है और छँटाई को पूरा करने के लिए चाट प्लेट के छेद के माध्यम से बाहर निकाला जाता हैविभिन्न कच्चे माल का मिश्रण, पीसने और पिसाई।

संरचनात्मक विशेषताएं

गीले पैन मिल की इस श्रृंखला में मुख्य रूप से मोटर, रिड्यूसर, ट्रांसमिशन शाफ्ट भाग, फ्रेम भाग, निलंबन सीट भाग, आंतरिक और बाहरी पीस पहिया भाग, पीस डिस्क भाग,स्क्रैपिंग पार्ट और डिस्चार्जिंग बेल्ट कन्वेयर और अन्य भाग.

इस श्रृंखला के गीले पैन मिलों की समग्र संरचना कॉम्पैक्ट है, और हाइड्रोलिक युग्मन का उपयोग मोटर और रेड्यूसर के बीच शक्ति संचरण को महसूस करने के लिए किया जाता है।लाभ यह है कि प्रारंभिक प्रभाव छोटा है, और इसके सेवा जीवन को बढ़ाने के लिए मोटर और रेड्यूसर की अधिभार सुरक्षा को महसूस किया जा सकता है।

रोलर पैन मिल के प्रमुख भागों में से एक है, इसलिए रोलर के आंतरिक और बाहरी रोलिंग रिंग उच्च क्रोमियम कास्ट स्टील से बने होते हैं।चूंकि उच्च क्रोमियम कास्ट स्टील अच्छा पहनने के प्रतिरोध और उच्च सामग्री उपज थकान शक्ति हैइसी प्रकार, पैन मिल की अस्तर प्लेट और डिस्चार्ज सिट प्लेट भी उच्च मैंगनीज मिश्र धातु से बने होते हैं।पहिया चक्की की मुख्य शाफ्ट शक्ति संचरण के लिए एक महत्वपूर्ण हिस्सा हैइसलिए बेहतर व्यापक यांत्रिक गुणों के साथ मिश्र धातु को बुझाने और कठोर स्टील का चयन करने के अलावा, सख्त गर्मी उपचार प्रक्रिया और गुणवत्ता निरीक्षण किया गया है।इसके अतिरिक्त, सभी घटकों के लिए आवश्यक बीयरिंग और तेल सील घरेलू उच्च गुणवत्ता वाले उत्पादों से बने होते हैं, और पूरी मशीन उच्च गुणवत्ता, अच्छा प्रदर्शन और लंबी सेवा जीवन की होती है।

मिट्टी की ईंट के गीले पैन मिल/ईंट बनाने के लिए गीले पीसने की मिल

गीले पैन मिल के तकनीकी मापदंड:

मिट्टी की ईंट के गीले पैन मिल/ईंट बनाने के लिए गीले पीसने की मिलगीली पैन मिल मिट्टी की ईंट कारखाने किनारे धावक मिल
