उत्पाद विवरण:
|
| वस्तु: | बीबीटी पूर्ण स्वचालित लाल ईंटें कोयला गैस ईंधन फायरिंग ईंट सुरंग भट्ठा तकनीकी डिजाइन | फायरिंग चक्र: | 53 घंटे |
|---|---|---|---|
| फायरिंग उपज: | 96% | फायरिंग ईंधन: | प्राकृतिक गैस, तेल, कोयला... |
| भट्ठा आकार: | 4.6m, 4.9m, 6.9m | ||
| प्रमुखता देना: | स्वचालित लाल ईंट सुरंग भट्टी,कोयला ईंधन ईंट फायरिंग भट्टी,गैस ईंधन मिट्टी ईंट भट्टी |
||

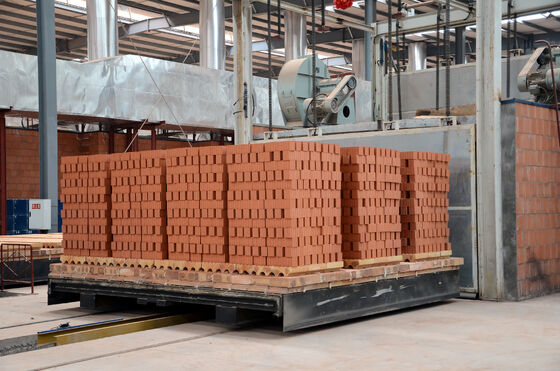

BBT पूर्ण स्वचालित लाल ईंट कोयला गैस ईंधन फायरिंग ईंट सुरंग भट्टी तकनीकी डिजाइन
सुरंग भट्टी में एक संपूर्ण निकास प्रणाली, शीतलन प्रणाली, अवशिष्ट ताप प्रणाली, दबाव संतुलन प्रणाली, संचालन प्रणाली और निगरानी प्रणाली है। इन प्रणालियों के समायोजन के माध्यम से, भट्टी में फायरिंग वक्र अधिक उचित है और उत्पादन क्रम अधिक समन्वित है।
प्रवेश द्वार की ओर, एक तैयारी कक्ष है, और तैयारी कक्ष और भट्टी के बीच एक कट-ऑफ दरवाजा है। यह दरवाजा ठंडी हवा को भट्टी में प्रवेश करने से प्रभावी ढंग से रोक सकता है और यह सुनिश्चित करता है कि भट्टी के संचालन और फायरिंग पर बाहरी प्रभावों का कोई असर न पड़े।
भट्टी की नींव पूरी बोर्ड पर आधारित है। नीचे से ऊपर तक, सादा कंक्रीट कुशन + प्रबलित कंक्रीट बीम (ट्रैक बीम) / बोर्ड (भट्टी की दीवार के नीचे)।
सुरंग भट्टी प्री-फायरिंग और कूलिंग जोन: क्षेत्र की दीवार, जिसमें तापमान 200 डिग्री सेल्सियस से कम है, लाल ईंटों से बनी है; बाकी समग्र दीवार है, यानी फायरिंग जोन और इन्सुलेशन जोन के लिए भट्टी की सबसे भीतरी परत प्राथमिक / माध्यमिक दुर्दम्य मिट्टी की ईंटों से बनाई गई है। इन्सुलेशन परत को एल्यूमीनियम सिलिकेट फाइबर कालीन, हल्की मिट्टी इन्सुलेशन ईंट, एल्यूमीनियम पन्नी और विस्तारित पर्लाइट से अंदर से बाहर तक भरा जाता है, और बाहरी दीवार लाल ईंटों से बनी होती है।
भट्टी के दोनों सिरों पर, साइट पर डाले गए कंक्रीट की छत के लिए एक पार्किंग स्थान आरक्षित है; अन्य स्थानों पर, एक संयोजन संरचना नीचे से ऊपर तक आग-मंदक ईंटों, आग प्रतिरोधी निलंबन ईंटों, 304 गर्मी प्रतिरोधी हुक और आई-बीम होइस्टिंग बीम द्वारा बनाई जाती है। वजन दोनों तरफ की सिंटर ईंट की दीवारों द्वारा वहन किया जाता है। दुर्दम्य फाइबर कंबल, रॉक ऊन कंबल, एल्यूमीनियम पन्नी और थर्मल इन्सुलेशन मोर्टार का उपयोग आग की ईंटों पर एक समग्र थर्मल इन्सुलेशन परत बनाने के लिए किया जाता है।
कोयला फीडिंग होल में गर्मी की पूरक, कमीशनिंग, अवलोकन, ऑक्सीजन की पूरक या नकारात्मक दबाव के तहत शीतलन, सकारात्मक दबाव के तहत गर्मी जारी करने आदि के कार्य हैं। इसका व्यापक रूप से आंतरिक दहन ईंट सुरंग भट्टी में उपयोग किया जाता है और इसे कम या मनमाने ढंग से रद्द नहीं किया जा सकता है।
उत्पाद प्रत्यक्ष गर्मी और अपशिष्ट ताप प्रणाली सुरंग भट्टी के शीर्ष पर रखी जाती है। तापमान वक्र 800-250 डिग्री सेल्सियस की सीमा में है। अपशिष्ट ताप निकाला जाता है और निकाला गया ताप स्रोत स्वच्छ होता है और मूल रूप से प्रदूषण से मुक्त होता है। उत्पाद से प्रत्यक्ष गर्मी का तेजी से और प्रभावी निष्कर्षण भट्टी की लंबाई को भी छोटा कर सकता है और भट्टी निर्माण में निवेश को बचा सकता है।
भट्टी गाड़ी का स्कर्टबोर्ड सैंड सील नाली में डाला जाता है ताकि उच्च तापमान को बाहर से अलग किया जा सके, ताकि ठंडी हवा को भट्टी में चूसने से रोका जा सके और नकारात्मक दबाव के तहत भट्टी के तापमान को कम किया जा सके, या सकारात्मक दबाव के तहत उच्च तापमान वाली गैस को भट्टी में प्रवेश करने से रोका जा सके ताकि स्टील संरचना को नुकसान न पहुंचे और भट्टी गाड़ी का रेलवे विरूपण हो सके।
मिट्टी की ईंट सुरंग भट्टी / हॉफमैन भट्टी के लिए कोयला फीडिंग मशीनरी
बांग्लादेश में निर्माणाधीन मिट्टी की ईंट सुरंग भट्टी
तकनीकी मापदंडों की मिट्टी की ईंट सुरंग भट्टी:
| विशिष्टता मॉडल | संख्या | उत्पादन क्षमता (पीसीएस/दिन) | भूमि कवरिंग आवश्यक | बाहरी आकार (मी) |
| सुरंग भट्टी + ड्रायर | 2.5 मीटर अनुभाग | 50000 | 140×50मी | 110.8×4.3×2.34 |
| 8 चैनल | 61×9.6×1.5 | |||
| 3.6 मीटर अनुभाग | 80000～100000 | 170×65मी | 134.2×5.4×3.6 | |
| 12 चैनल | 67.6×19.22×1.5 | |||
| 4.6 मीटर अनुभाग | 100000～120000 | 180×70मी | 143.5×6.4×3.33 | |
| 14 चैनल | 65.5×25.24×3.285 | |||
| 6.9 मीटर अनुभाग | 150000～180000 | 200×120मी | 153.5×8.7×3.33 | |
| 20 चैनल | 65.5×25.24×3.285 |
